Nous proposons une gamme complète de conduits ondulés en plastique, couvrant trois principaux types de matériaux —PA (nylon), PE (polyéthylène) et PP (polypropylène)— ainsi que des spécifications spécialisées telles que les variantes ignifuges (V0/V2), résistantes aux hautes/basses températures, résistantes aux UV et antistatiques. Nos produits sont largement utilisés dans des applications allant de la protection des fils et câbles au drainage et à la ventilation, aux faisceaux de câbles automobiles, à l'extraction de poussière industrielle et aux systèmes d'alimentation en air.

Avantages fondamentaux
Matériaux divers, performances optimisées : PA6 (haute résistance à l'abrasion et à l'huile), PE (flexible, anti-âge, adapté à une utilisation en extérieur) et PP (résistant aux acides/alcalis, résistant aux hautes températures jusqu'à 120°C).
Ignifugation sélectionnable : ignifugation classée UL94 V0/V2 ; auto-extinguible lors du retrait des sources d'incendie, ce qui les rend idéaux pour les environnements de haute sécurité tels que les armoires de distribution électrique et les systèmes de transport ferroviaire.
Rigidité annulaire élevée et récupération de compression : la structure ondulée annulaire offre une excellente résistance à la pression externe ; le conduit rebondit automatiquement après avoir été aplati, protégeant efficacement les câbles internes des dommages.
Forte stabilité chimique : résistant aux acides, aux alcalis, au brouillard salin, aux huiles et à la plupart des solvants ; offre une durée de vie de plus de 20 ans sans nécessiter de revêtements anticorrosion supplémentaires.
Léger et facile à installer : ne pèse que 1/5 à 1/8 de la quantité de conduits métalliques ; flexible sans retour élastique, permettant à une seule personne de réaliser facilement le filetage ou l'installation de câbles longue distance.

Domaines d'application typiques
Génie électrique : Protection interne des câbles pour armoires de distribution, machines-outils et robotique (disponible en types de conduits ondulés fendus/ouverts ou non fendus/fermés).
Construction encastrée : Conduits électriques encastrés dans le béton, tuyaux de chauffage au sol et conduits de ventilation pour systèmes d'air frais.
Fabrication automobile : faisceaux de câbles de moteur, faisceaux de câbles de porte et manchons de capteurs ABS (résistants à la température de -40°C à 120°C).
Municipal et environnemental : Tuyauterie d'aération pour stations d'épuration, systèmes de collecte des lixiviats et tuyaux borgnes de drainage souterrains.
Extraction de poussière industrielle et transport de matériaux : conduits de transport légers à pression négative pour copeaux de bois, poussières et matériaux granulaires.

Cette série de produits comprend des connecteurs et des accessoires de fixation pour tubes ondulés en plastique/métal, principalement constitués de : connecteurs droits, connecteurs à angle droit, connecteurs étanches, connecteurs en T, bases de bride, supports de montage (fendus/intégraux), embouts, connecteurs de câbles, brides et adaptateurs de tuyaux galvanisés. Ils sont largement utilisés dans le câblage électrique, les équipements mécaniques, les systèmes de contrôle d’automatisation et d’autres domaines.

JE. Classification des produits
Catégorie Nom du produit
Connexion : Connecteur droit à tube ondulé, Connecteur à angle droit à tube ondulé, Connecteur en T à tube ondulé
Fixation et support : support fendu pour tube ondulé, support intégré pour tube ondulé, base de bride pour tube ondulé
Étanchéité et protection : connecteur étanche pour tube ondulé, connecteur de câble pour tube ondulé, embout de tube ondulé
Bride d'adaptation, adaptateur de tuyau galvanisé

JE. Procédé de fabrication
Pièces en plastique : Moulées par injection à partir de nylon PA66 ignifuge. Certains produits sont équipés de joints toriques en caoutchouc/silicone pour obtenir un indice d'étanchéité IP68.
Pièces métalliques (adaptateur de tuyau galvanisé, etc.) : Fabriquées en acier au carbone de haute qualité, traitées par emboutissage et tournage, et galvanisées pour une forte résistance à la corrosion.
Processus d'assemblage : Certains produits (par exemple, les supports fendus/intégraux) sont fixés avec des encliquetages ou des vis pour assurer un ajustement serré avec les tubes ondulés. Jeu d'assemblage < 0,2 mm ; conception anti-desserrage.

III. Scénarios d'application
Systèmes de routage de câbles intérieurs et extérieurs (plateaux de câbles, armoires de distribution, boîtiers de commande)
Protection du câblage interne des équipements d'automatisation et des robots
Interfaces et branches de conduits intégrés dans les systèmes électriques des bâtiments
Éclairage extérieur, surveillance de sécurité, systèmes de feux de circulation
Gestion des câbles pour l'énergie photovoltaïque, les équipements éoliens, les piles de recharge pour véhicules électriques
Protection des circuits d'huile, d'air et électriques dans les machines industrielles, les machines de moulage par injection et les machines-outils CNC

IV. Champs d'application
Génie électrique : Distribution d'énergie industrielle, électricité des bâtiments, câblage structuré
Fabrication mécanique : machines-outils CNC, chaînes de montage automatisées, robotique
Energies renouvelables : Raccordements internes dans les centrales solaires et les éoliennes
Transport ferroviaire : Systèmes de signalisation, auges de câbles sur matériel roulant
Ingénierie des communications : stations de base, protection des câbles des centres de données
Ingénierie municipale : Éclairage public, feux de circulation, éclairage paysager
Les produits prennent en charge un indice d'étanchéité IP68, une ignifugation V0 et une température de fonctionnement de -40℃ à +105℃, répondant aux exigences de connexion et de protection des tubes ondulés dans divers environnements difficiles.

Les presse-étoupes en plastique (également appelés connecteurs de câbles, joints étanches ou têtes de verrouillage) sont des accessoires essentiels dans les systèmes de connexion électrique. Grâce au verrouillage fileté et à la compression via une bague d'étanchéité, ils permettent une fixation axiale du câble, une étanchéité radiale et une protection des points d'entrée des câbles de l'équipement. Principalement fabriqués en nylon (PA6/PA66), ces produits offrent des avantages tels qu'une excellente isolation, une construction légère, une résistance à la corrosion et une facilité d'installation, ce qui les rend largement applicables dans des domaines tels que les boîtes de distribution, les armoires de commande, les moteurs, l'éclairage LED et les équipements d'automatisation.

Cinq avantages fondamentaux
1. Protection de haut niveau contre l'eau et la poussière : certifiée IP68
Utilisant un joint torique et une structure interne de griffe de préhension du câble, l'indice de protection atteint IP68 (malgré une immersion dans 1 mètre d'eau pendant 30 minutes sans pénétration). Simultanément, il répond aux exigences IP66 et d'étanchéité à la poussière supérieures, ce qui le rend adapté à une utilisation dans des environnements intérieurs, extérieurs et humides.
2. Résistance supérieure à la traction et à la torsion
Comprend des griffes de serrage antidérapantes intégrées (également appelées « structure anti-arrachement »). Lorsque le câble est soumis à une tension axiale ou à des forces de torsion, ces griffes resserrent leur emprise sur la gaine du câble, empêchant ainsi son desserrage. Certains modèles sont capables de résister à des forces de traction de ≥100 N.
3. Matériau entièrement isolant : sécurité électrique améliorée
Fabriqué en nylon ignifuge (classé PA66, UL94 V0/V2), le matériau est non conducteur et antirouille, éliminant ainsi les risques de court-circuit potentiellement associés aux connecteurs métalliques. Cela le rend particulièrement bien adapté aux applications ayant des exigences d'isolation strictes—telles que les armoires de distribution d'énergie, les systèmes de transport ferroviaire et les nouveaux secteurs énergétiques.
4. Résistance à l'huile, aux acides, aux alcalis et aux intempéries
Le matériau en nylon présente une excellente résistance aux huiles minérales, aux acides et alcalis faibles et au brouillard salin. La variante noire résistante aux UV est conçue pour une utilisation extérieure à long terme, garantissant qu'elle reste exempte de fissures ou de vieillissement prématuré.
5. Installation facile et spécifications de filetage complètes
Disponibles dans une large gamme de normes de filetage —y compris Metric (M8–M100), PG, G (Pipe Thread) et NPT—, les glandes sont livrées complètes avec des contre-écrous et des rondelles d'étanchéité assortis. Ils peuvent être installés rapidement à mains nues ou à l’aide d’une clé, réduisant ainsi considérablement les coûts de main-d’œuvre.

Ces presse-étoupes en laiton nickelé utilisent du laiton de haute qualité comme matériau de base, avec une surface traitée au nickelage pour garantir une excellente résistance à la corrosion et à l'oxydation. Bénéficiant d'une conception structurelle compacte et de capacités d'étanchéité supérieures, ils empêchent efficacement la poussière et l'humidité de pénétrer dans les boîtiers des équipements, améliorant ainsi la sécurité et la stabilité des connexions électriques. Grâce à leur conductivité exceptionnelle, ces produits conviennent à une utilisation dans une large gamme d’équipements industriels, de systèmes de contrôle électrique et d’environnements extérieurs. Faciles à installer et compatibles avec diverses spécifications de câbles, ils représentent un choix idéal qui équilibre hautes performances et rentabilité.

Excellente résistance à la corrosion : résiste efficacement à l’exposition à l’humidité, au brouillard salin, aux acides faibles, aux contaminants pétroliers et à divers solvants chimiques.
Capacité de protection de haut niveau : lorsqu'il est installé conjointement avec un joint torique, l'indice de protection contre l'entrée peut atteindre IP68.
Résistance à la traction et force de serrage robustes : les griffes de serrage internes saisissent fermement la gaine du câble lors du serrage, offrant une forte résistance à la traction et empêchant efficacement le câble de se déloger en raison des forces de traction externes.
Large plage de températures de fonctionnement : varie généralement de -40°C à +110°C dans les applications statiques et de -20°C à +80°C dans les applications dynamiques.
Composition du matériau : Le corps principal est généralement en laiton nickelé ; les composants d'étanchéité internes critiques et les griffes de serrage sont principalement constitués de caoutchouc nitrile (NBR) ou de monomère éthylène-propylène-diène (EPDM), ainsi que de nylon PA66 à haute résistance.
Spécifications des threads : prend en charge les normes reconnues mondialement, notamment les threads métriques (M), allemands (PG), britanniques (G) et américains (NPT).
Plage de compatibilité des câbles : facteur critique dans le choix du produit ; il est essentiel de s'assurer que le diamètre extérieur du câble se situe dans la plage spécifiée du presse-étoupe pour garantir une étanchéité efficace et un serrage sécurisé.
Longueur du filetage : garantit que le presse-étoupe peut être solidement monté dans la découpe désignée sur le boîtier de l'équipement.
Taille de la clé : spécifie les dimensions de clé appropriées requises pour l'installation et le retrait ; généralement indiquées dans les spécifications du produit.
Domaines d'application : Automatisation industrielle, installations extérieures, équipements mécaniques, ingénierie marine et offshore et secteur des nouvelles énergies.

Les presse-étoupes en acier inoxydable sont fabriqués à partir de matériaux en acier inoxydable à haute résistance, offrant une résistance exceptionnelle à la corrosion, aux températures élevées et aux impacts mécaniques. Dotés d'une structure d'étanchéité conçue avec précision, ils offrent une protection fiable contre l'eau et la poussière dans des environnements difficiles, ce qui les rend idéaux pour les secteurs exigeants tels que le traitement chimique, l'ingénierie marine et les équipements de transformation des aliments. Ces produits présentent une conception robuste et durable avec une longue durée de vie, maintenant des performances stables tout au long d'un fonctionnement prolongé. Grâce à leur installation sécurisée et à leurs normes de sécurité élevées, ils constituent les composants de connexion privilégiés pour les applications nécessitant une adaptabilité environnementale supérieure.

Excellente résistance à la corrosion : résiste efficacement à l’érosion due à l’humidité, au brouillard salin, aux acides faibles, aux huiles et à divers solvants chimiques.
Capacité de protection de haut niveau : lorsqu'il est installé conjointement avec un joint torique, l'indice de protection contre l'entrée peut atteindre IP68.
Résistance à la traction et force de serrage puissantes : les griffes de serrage internes saisissent fermement la gaine du câble lors du serrage, offrant une forte résistance à la traction et empêchant efficacement le câble de se déloger en raison des forces de traction externes.
Large adaptabilité de la température : varie généralement de -40°C à +110°C dans les applications statiques et de -20°C à +80°C dans les applications dynamiques.
Composition du matériau : Le corps principal est généralement en laiton nickelé ; les composants d'étanchéité internes critiques et les griffes de serrage sont principalement constitués de caoutchouc nitrile (NBR) ou de caoutchouc EPDM, ainsi que de nylon PA66 à haute résistance.
Spécifications des threads : prend en charge les normes reconnues mondialement, notamment les threads métriques (M), allemands (PG), britanniques (G) et américains (NPT).
Plage de compatibilité des câbles : facteur critique dans le choix du produit ; il est essentiel de s'assurer que le diamètre extérieur du câble se situe dans la plage spécifiée du presse-étoupe pour obtenir une étanchéité efficace et un serrage sécurisé.
Longueur du filetage : garantit que le presse-étoupe peut être solidement monté dans l'ouverture désignée sur le boîtier de l'équipement.
Taille de la clé : spécifie les dimensions de clé appropriées requises pour l'installation et le retrait ; généralement indiquées dans les spécifications du produit.
Domaines d'application : Automatisation industrielle, installations extérieures, équipements mécaniques, ingénierie marine et offshore et secteur des nouvelles énergies.

Un électroaimant circulaire de type aspiration est un dispositif électromagnétique conçu avec une structure cylindrique, comportant un champ magnétique réparti sur la face circulaire utilisée pour l'attraction. Lorsque la bobine est sous tension, elle génère une puissante force d'aspiration électromagnétique pour attirer des pièces ou des matériaux ferromagnétiques ; lors de la déconnexion de l'alimentation, le magnétisme se dissipe, libérant les objets attachés. Son principe de fonctionnement repose sur la conversion électromagnétique : la bobine est logée dans un boîtier en matériau magnétique doux et encapsulée dans de la résine époxy. Cette conception confère à l'appareil des caractéristiques telles qu'une taille compacte, une force d'aspiration élevée, une fiabilité robuste, une étanchéité totale et une forte adaptabilité environnementale.
1. L'électroaimant de type aspiration est une variété spécifique parmi de nombreux types d'électroaimants ; il est communément appelé « mandrin électromagnétique » ou « mandrin électrique » (ci-après collectivement appelés « mandrins électriques »). Un mandrin électrique fonctionne en utilisant une bobine conductrice de courant pour générer un champ magnétique ; en utilisant un matériau conducteur comme milieu, il se comporte comme un aimant permanent. Le matériau du noyau est généralement construit à partir de fer pur ou d'acier au silicium —matériaux facilement magnétisables mais tout aussi facilement démagnétisables—, garantissant que le magnétisme n'est présent que lorsque l'alimentation est appliquée et disparaît immédiatement après la déconnexion.
2. Le boîtier de ce produit est construit en fer pur de qualité électrique, garantissant qu'aucun magnétisme résiduel ne subsiste même après une utilisation prolongée. La bobine est moulée par injection à l'aide de plastique nylon renforcé ignifuge, offrant d'excellentes propriétés d'isolation, une résistance élevée et une durabilité à haute température. La bobine elle-même est enroulée à l'aide d'un fil de cuivre émaillé conforme aux normes.
Nous sommes spécialisés dans la R&D et la fabrication d'électroaimants depuis de nombreuses années, et nos produits sont certifiés ISO 9001. Nous offrons un service complet et unique allant de la conception et du prototypage à la production de masse. Nous maintenons un stock suffisant de spécifications standard, tandis que les commandes personnalisées non standard présentent des délais de livraison courts. Avant de quitter l’usine, chaque produit est soumis à des tests rigoureux de force d’aspiration et à une vérification de l’isolation pour garantir une qualité stable et fiable.

Avantages fondamentaux
1. Taille compacte, aspiration puissante
2. Conception entièrement scellée et étanche
3. Résistance aux hautes températures
4. Force d'aspiration personnalisable
5. Installation pratique : l'arrière de la ventouse est doté de trous filetés pré-percés, facilitant une connexion facile et un montage sécurisé sur des bras robotisés, des équipements de levage ou d'autres appareils automatisés.

Champs d'application typiques
Levage et manutention : Manipulation de matériaux ferromagnétiques tels que plaques d'acier, tubes en acier, chutes de fer, pièces moulées, blocs de fonte, petits composants, vis, écrous, etc.
Équipement d'automatisation : outillage d'extrémité de bras pour bras robotisés, ventouses robotisées, manutention de matériaux sur des chaînes de montage automatisées et systèmes de tri.
Traitement de machines-outils : serrage et positionnement de pièces pour meuleuses à surface rotative, meuleuses cylindriques et tours.
Opérations sous-marines : Récupération d'objets métalliques ferromagnétiques dans l'eau (permis par la conception entièrement scellée et étanche).
Conditions particulières de fonctionnement : Environnements à haute température.

Environnement applicable
Évitez toute exposition prolongée à des objets en fer à haute température.
L'unité génère de la chaleur pendant le fonctionnement ; permettez-lui de dissiper la chaleur naturellement.
Lors du fonctionnement dans des environnements à haute température, des dispositifs de refroidissement externes (par exemple, refroidissement par eau, refroidissement par air) doivent être utilisés (le refroidissement par eau nécessite une protection d'étanchéité supplémentaire). La température interne de l'unité doit être maintenue en dessous de 130°C.
Pour une utilisation dans des environnements extérieurs, sous-marins ou complexes, veuillez contacter notre entreprise pour discuter des exigences spécifiques ; des solutions personnalisées sont disponibles.
Empêchez la surface d’aspiration d’impacter des objets durs et tranchants. Si la surface d’aspiration devient inégale ou endommagée, la force d’aspiration diminuera, compromettant l’efficacité de l’adsorption.

Instructions d'installation et d'utilisation
1.  La ventouse électrique fonctionne sur une alimentation CC. Les tensions courantes incluent DC 5 V, 6 V, 12 V et 24 V ; Les versions AC 220 V sont disponibles via personnalisation. Veuillez respecter les spécifications de tension indiquées sur l'étiquette du produit (la personnalisation est disponible pour des exigences techniques particulières).
2.  Schéma de câblage : (Remarque : la méthode de câblage est non polaire ; il n'y a pas de distinction entre les bornes positives et négatives).
3.  Dans la plage de tension nominale, la force d'aspiration peut être ajustée en faisant varier le niveau de tension (la relation est directement proportionnelle).
4.  Fixez l'unité en place en fixant des vis à travers les trous filetés situés à l'arrière de la ventouse.

Précautions Attention :
Pour atteindre la force d'aspiration maximale pendant le fonctionnement, le mandrin électromagnétique doit répondre aux conditions suivantes :
1. L'objet soulevé doit être composé d'un matériau présentant une bonne perméabilité magnétique.
2. L'alimentation électrique doit être utilisée correctement et la tension doit être stable.
3. La surface de l’objet soulevé doit être extrêmement plate et propre.
4. La surface de contact entre l'objet soulevé et le mandrin doit être supérieure ou égale à la surface d'aspiration du mandrin (c'est-à-dire le diamètre extérieur maximal du mandrin).
5. L'objet soulevé doit avoir une épaisseur supérieure à 8 mm pour atteindre la force d'aspiration nominale ; à mesure que l'épaisseur diminue, la force d'aspiration diminuera également.
6. Il ne doit y avoir aucun espace ni objet intermédiaire entre le mandrin et l’objet soulevé. Le non-respect de l’une des conditions ci-dessus entraînera une réduction de la force d’aspiration, empêchant le dispositif d’atteindre la force d’aspiration maximale indiquée sur le mandrin électromagnétique.

L'électroaimant à aspiration carrée (également connu sous le nom d'aimant à aspiration rectangulaire ou de mandrin électromagnétique rectangulaire) fait référence à un dispositif électromagnétique conçu avec une structure cuboïde ou cubique, dans lequel le champ magnétique est réparti sur la surface de contact rectangulaire. Contrairement au champ magnétique concentré ponctuel d'un aimant d'aspiration circulaire, le champ magnétique d'un aimant d'aspiration carré est réparti sur un plan rectangulaire ; cela permet au champ magnétique de pénétrer uniformément dans la face inférieure de la pièce, ce qui la rend particulièrement adaptée au levage de plaques de grande surface, de longues pièces en forme de bande, ainsi que de pièces moulées et de pièces moulées sous pression avec des surfaces inégales.
1. L'électroaimant de type aspiration est une catégorie spécifique parmi les différents types d'électroaimants, communément appelés « mandrin électromagnétique » ou « mandrin électrique » (ci-après collectivement appelés « mandrins électriques »). Un mandrin électrique fonctionne en utilisant une bobine conductrice de courant pour générer un champ magnétique ; en utilisant un matériau conducteur comme milieu, il confère au dispositif des propriétés magnétiques similaires à celles d'un aimant permanent. Le matériau du noyau est généralement construit à partir de fer pur ou d'acier au silicium —matériaux facilement magnétisables mais tout aussi facilement démagnétisables—, garantissant que l'appareil présente du magnétisme uniquement lorsqu'il est sous tension et le perd immédiatement lors de la déconnexion de l'alimentation.
2. Le boîtier de ce produit est construit en fer pur de qualité électrique, garantissant qu'aucun magnétisme résiduel ne subsiste après une utilisation prolongée. La bobine est moulée par injection à l'aide de plastique nylon renforcé ignifuge, offrant d'excellentes propriétés d'isolation, une résistance élevée et une durabilité à haute température. La bobine elle-même est enroulée à l'aide d'un fil de cuivre émaillé conforme aux normes (GB).
Nous sommes spécialisés dans la R&D et la fabrication d'électroaimants depuis de nombreuses années, et nos produits sont certifiés ISO9001. Nous offrons un service complet et unique allant de la conception et du prototypage à la production de masse. Notre technologie de réseau dense pour pôles magnétiques carrés garantit une adsorption uniforme et un serrage stable. Avant de quitter l'usine, chaque produit est soumis à des tests rigoureux de force d'aspiration et à des inspections d'isolation pour garantir une qualité stable et fiable.

Avantages fondamentaux
1. Distribution rectangulaire du champ magnétique : permet une adsorption uniforme sur de grandes surfaces.
2. Serrage à montage unique : permet l'usinage sur cinq côtés de la pièce en une seule opération de serrage.
3. Conception entièrement scellée et étanche : la surface du produit et la sortie du câble sont traitées avec un enrobage époxy, permettant à l'appareil de fonctionner normalement lorsqu'il est immergé dans l'eau. Il convient à une utilisation dans des environnements humides et des opérations sous-marines et est fréquemment utilisé pour soulever des objets métalliques de l'eau.
4. Aspiration puissante et stable :
La technologie magnétique électro-permanente assure une aspiration stable et exempte de déformation thermique, garantissant un positionnement précis et fiable de la pièce tout au long du processus d'usinage.
5. Économe en énergie et respectueux de l'environnement—Pas de production de chaleur :
Le mandrin magnétique carré génère une force magnétique à l'aide de matériaux magnétiques à haute énergie ; il fonctionne sans contraintes de temps, ne consomme aucune énergie et ne génère aucune chaleur, ce qui le rend à la fois respectueux de l'environnement et simple à utiliser.

Environnement applicable
Évitez tout contact prolongé avec des objets ferreux à haute température :
L'unité génère de la chaleur pendant le fonctionnement ; permettez-lui de dissiper la chaleur naturellement.
Lors du fonctionnement dans des environnements à haute température, des dispositifs de refroidissement auxiliaires (par exemple, refroidissement par eau, refroidissement par air) doivent être utilisés. (Remarque : le refroidissement par eau nécessite une protection d’étanchéité appropriée.) La température interne de l'unité doit être maintenue en dessous de 130°C.
Pour une utilisation en extérieur, sous l'eau ou dans des environnements complexes, veuillez contacter notre entreprise pour préciser vos besoins ; des solutions personnalisées sont disponibles.
Empêchez la surface d’aspiration d’entrer en collision avec des objets durs et tranchants. Toute déformation (irrégularité) de la surface d’aspiration entraînera une réduction de la force d’aspiration et compromettra les performances d’adsorption.

Installation et utilisation
1. Le mandrin électromagnétique fonctionne sur une alimentation CC. Les tensions de fonctionnement courantes incluent DC 5 V, 6 V, 12 V et 24 V ; Les versions AC 220 V sont disponibles via une commande personnalisée. Respectez toujours les spécifications de tension indiquées sur l’étiquette du produit. (La personnalisation est disponible pour des exigences particulières lors de la soumission des paramètres techniques.)
2. Schéma de câblage : (Remarque : la méthode de câblage est non polaire ; il n'y a pas de distinction entre les bornes positives et négatives.)
3. Dans la plage de tension nominale, la force d'aspiration peut être ajustée en faisant varier la tension appliquée (une relation directement proportionnelle).
4. Fixez l’unité en place en utilisant les trous de montage filetés situés sur le panneau arrière.

Questions nécessitant une attention particulière
Pour atteindre la force d'aspiration nominale maximale, le mandrin électromagnétique doit être actionné dans les conditions suivantes :
1. L'objet soulevé (pièce) doit être composé d'un matériau présentant une excellente perméabilité magnétique.
2. L'alimentation électrique et la tension de fonctionnement doivent être utilisées correctement et conformément aux spécifications.
3. La surface de contact de l’objet soulevé doit être extrêmement plate et propre.
4. La surface de contact entre l'objet soulevé et le mandrin doit être égale ou supérieure à la surface d'aspiration du mandrin (c'est-à-dire le diamètre extérieur maximal du mandrin).
5. Pour atteindre la force d’aspiration nominale, l’objet soulevé doit avoir une épaisseur d’au moins 8 mm. Si l’épaisseur est inférieure à 8 mm, la force d’aspiration résultante sera réduite.
6. Il ne doit y avoir absolument aucun espace ni matériau intermédiaire entre le mandrin et l'objet soulevé. Le non-respect de l’une des conditions ci-dessus entraînera une réduction de la force d’aspiration, empêchant l’appareil d’atteindre la capacité d’aspiration maximale indiquée sur l’étiquette du produit.

Un électroaimant push-pull (également connu sous le nom de solénoïde de type push-pull ou électroaimant linéaire) est un dispositif électromagnétique qui convertit l'énergie électrique en mouvement mécanique alternatif linéaire. Lorsque la bobine est sous tension, elle génère un champ électromagnétique qui entraîne le noyau mobile (piston) à se déplacer axialement, exécutant ainsi une action de poussée ou de traction ; lors de la déconnexion de l'alimentation, un ressort de rappel ou une force externe ramène le noyau à sa position d'origine. Sa structure comprend principalement des composants tels qu'une bobine, un noyau mobile, un noyau fixe, un boîtier et un ressort de rappel.
En raison de sa structure compacte, de son fonctionnement sensible, de sa réponse rapide et de sa facilité de contrôle, l'électroaimant push-pull est largement utilisé dans des domaines tels que les équipements d'automatisation, les mécanismes de verrouillage de sécurité, les dispositifs médicaux et les machines industrielles ; il sert d'actionneur idéal pour la mise en œuvre de systèmes de contrôle distants, centralisés et automatisés.

Principe de fonctionnement
L'électroaimant push-pull fonctionne selon le principe de l'induction électromagnétique : une bobine est enroulée autour d'un noyau constitué d'un matériau magnétique hautement perméable ; lorsqu'elle est sous tension, la bobine génère un champ magnétique qui exerce une force d'attraction sur le noyau en mouvement, le conduisant vers le noyau stationnaire. En sélectionnant la configuration de montage appropriée —en utilisant l'arbre du côté monté sur le boulon pour générer une action de poussée, ou en utilisant l'arbre du côté de l'armature pour générer une action de traction—, les deux types de mouvement peuvent être obtenus. Lors de la déconnexion de l'alimentation, le champ magnétique se dissipe et le ressort de rappel repousse le noyau mobile vers sa position d'origine, complétant ainsi un cycle opérationnel complet.
1. L'électroaimant push-pull est l'un des nombreux types de solénoïdes ; il est fréquemment appelé électroaimant « de type traversant » ou « de type impact », bien que collectivement appelé ici « électroaimant push-pull » Son fonctionnement repose sur une bobine sous tension générant un champ magnétique pour transmettre de l'énergie cinétique à un piston, le poussant vers l'extérieur. Les composants du noyau sont fabriqués à partir de fer pur ou d'acier au silicium —matériaux sélectionnés pour leur perméabilité magnétique élevée (facilité de magnétisation) et leurs propriétés de démagnétisation rapide—, garantissant que le piston s'étend et devient magnétisé uniquement lorsque de l'énergie est appliquée, et que sa force cinétique et son magnétisme se dissipent immédiatement lors de la déconnexion de l'alimentation.
2. Le boîtier du produit est construit en fer pur de qualité électrique, tandis que la bobine est moulée par injection à l'aide de plastique nylon renforcé ignifuge, offrant d'excellentes propriétés d'isolation, une résistance aux flammes et une durabilité à haute température. La bobine elle-même est enroulée à l’aide d’un fil de cuivre émaillé répondant aux normes nationales.
Nous sommes spécialisés dans la R&D et la fabrication d'électroaimants depuis de nombreuses années, et nos produits sont certifiés selon le système de gestion de la qualité ISO9001. Nous offrons un service à guichet unique allant de la conception et du prototypage à la production de masse. L'ensemble de notre gamme de produits comprend des bobines en cuivre pur et des matériaux magnétiques à haute perméabilité, garantissant une force d'aspiration stable et des temps de réponse rapides. Avant de quitter l'usine, chaque produit est soumis à des tests rigoureux de force d'aspiration et à des inspections d'isolation pour garantir une qualité stable et fiable.

Avantages fondamentaux
1. Modes de poussée/traction sélectionnables ; Installation flexible : une seule unité d'électroaimant peut fonctionner comme un dispositif de type poussée ou de type traction ; les utilisateurs doivent simplement sélectionner l'extrémité d'arbre appropriée en fonction de la direction d'installation requise, répondant ainsi à une grande variété d'exigences structurelles mécaniques.
2. Réponse rapide ; fréquence de fonctionnement élevée : nos électroaimants push-pull exécutent des mouvements avec une précision et une vitesse nettes ; le temps d'actionnement peut atteindre 0,10 seconde, tandis que le temps de réinitialisation est inférieur à 0,05 seconde. Avec une fréquence de fonctionnement atteignant 3600–3800 cycles par heure, ces unités répondent efficacement aux exigences des systèmes d'automatisation à grande vitesse.
3. Force puissante ; Course réglable : Nos modèles miniatures génèrent des forces d'aspiration allant de plusieurs kilogrammes à des dizaines de kilogrammes, tandis que nos modèles à longue course peuvent fournir des forces de poussée supérieures à 300 kilogrammes. La longueur de course est entièrement personnalisable —allant de quelques millimètres à plus de 60 millimètres—, ce qui permet une optimisation : les courses plus courtes produisent une plus grande force et des temps de réponse plus rapides, tandis que les courses plus longues sont idéales pour les applications nécessitant un fonctionnement sur de longues distances.
4. Plusieurs cycles de service disponibles : en fonction des conditions de fonctionnement spécifiques, les utilisateurs peuvent choisir entre des modes d'alimentation intermittents ou continus. Les unités sont conçues pour maintenir une puissance continue sans surchauffe ni combustion.
5. Spécifications de tension complètes : une gamme complète d'options de tension est disponible pour répondre à diverses exigences d'application.
6. Longue durée de vie ; haute fiabilité : nos modèles standards bénéficient d'une durée de vie mécanique supérieure à 2 millions de cycles. Utilisant des roulements hautement résistants à l'usure et des matériaux de bobine haut de gamme, ces unités offrent un fonctionnement sans entretien.

Considérations importantes / Questions nécessitant une attention particulière
Pour atteindre des valeurs maximales de poussée et de force d'aspiration pendant le fonctionnement, l'électroaimant push-pull doit être utilisé conformément aux conditions suivantes :
1. Mode de fonctionnement de l'électroaimant :
Lorsque l'alimentation est appliquée, le noyau mobile est aspiré dans la bobine, générant une force de poussée/traction. Lorsque l'alimentation est coupée, la force se dissipe et le noyau mobile revient automatiquement à sa position d'origine via une réinitialisation assistée par ressort.
2. Durée d'énergisation de l'électroaimant :
L'alimentation de l'électroaimant l'amène à générer de la chaleur ; par conséquent, il n'est pas adapté à une alimentation électrique continue et prolongée (la durée d'un seul cycle d'alimentation doit être inférieure à 30 secondes). L'unité est conçue pour un fonctionnement périodique impliquant des cycles alternés d'alimentation et de mise hors tension. Appliquer une puissance continue pendant une période prolongée —plutôt que par cycles— équivaut fonctionnellement à induire un court-circuit électrique.
3. Sélection appropriée de l'alimentation électrique :
Il est recommandé d’utiliser une alimentation à découpage, un transformateur ou une batterie lithium-ion haute capacité comme source d’alimentation. Veuillez noter : n'essayez pas d'alimenter cet appareil à l'aide de petites batteries au lithium, de cellules sèches, de ports USB, de banques d'alimentation, de microcontrôleurs ou de circuits imprimés. Ces sources d'alimentation sont généralement insuffisantes pour entraîner l'unité ; en raison des besoins énergétiques élevés de l'électroaimant, ces sources ne pourront pas gérer la charge une fois connectées, rendant l'appareil complètement inutilisable.

Un électroaimant toroïdal est un dispositif électromagnétique doté d'une structure toroïdale/en forme de beignet. Sa bobine est enroulée autour d'un noyau de fer toroïdal, générant un champ magnétique spécifiquement distribué dans et autour de la région centrale du tore pendant le fonctionnement. Contrairement aux électroaimants cylindriques ordinaires, les électroaimants toroïdaux ont une structure creuse. Cette conception unique leur confère des avantages significatifs dans le maintien de pièces convexes, le centrage de pièces et l'intégration de systèmes rotatifs.

Les électroaimants toroïdaux sont des dispositifs de levage à commande électrique (générant une force d'aspiration lorsqu'ils sont sous tension et utilisés pour soulever des plaques d'acier, des tuyaux, etc.) basés sur leur principe de fonctionnement.

Avantages principaux :
1. Structure creuse, contenant des pièces convexes : la conception centrale à trous traversants de l'électroaimant toroïdal lui permet de contenir des pièces convexes, des tuyaux, des barres et d'autres objets de forme irrégulière qu'il est difficile pour les électroaimants ordinaires d'attirer de manière stable. Il peut également être utilisé pour un positionnement précis de la pièce.

2. Distribution uniforme du champ magnétique : la structure toroïdale génère une distribution uniforme du champ magnétique dans la zone centrale du trou et dans la direction circonférentielle, réduisant ainsi la force magnétique inégale et améliorant la stabilité et l'efficacité du fonctionnement de l'équipement.

3. Force d'aspiration élevée et facteur de sécurité élevé : pour le même volume, l'électroaimant toroïdal a une force d'aspiration plus forte qu'un électroaimant ordinaire. Nos produits de haute qualité sont conçus avec une puissance d'aspiration 2 à 3 fois supérieure aux exigences des clients, garantissant un transport sûr pendant le processus d'adsorption. Les produits de qualité application en haute mer peuvent atteindre une puissance d’aspiration initiale de plus de 240 kg.

4. Entièrement étanche et étanche, adaptée aux environnements extrêmes : la bobine subit un traitement d'imprégnation rigoureux puis est remplie de résine époxy, obtenant un indice de protection IP67 ou supérieur. Les modèles d'exploration en haute mer utilisent un composé d'enrobage souple et résistant à la pression de 3 M, adapté aux applications jusqu'à 6 000 mètres de profondeur.

Nous nous concentrons sur la R&D et la fabrication d'électroaimants depuis de nombreuses années, et nos produits sont certifiés ISO9001. Nous fournissons un service à guichet unique depuis la conception et le prototypage jusqu'à la production de masse. Notre série d'électroaimants toroïdaux couvre de nombreux domaines professionnels, notamment le levage et la manutention, les rotors de moteurs, l'exploration en haute mer et les dispositifs médicaux. La bobine utilise du fil émaillé en cuivre pur, le noyau utilise des matériaux à haute perméabilité et le processus d'enrobage atteint un indice de protection IP67 ou supérieur. Tous les produits sont soumis à des tests rigoureux de puissance d'aspiration et d'isolation avant de quitter l'usine, garantissant une qualité stable et fiable. Les produits de qualité exploration en haute mer peuvent répondre aux exigences des opérations jusqu’à 6 000 mètres de profondeur.

Garantie de service professionnel
Solution de sélection gratuite : veuillez indiquer le type de pièce, les besoins d'aspiration, l'environnement de travail (sous-marin/mer profonde/haute température), l'espace d'installation et la fréquence d'alimentation. Nous vous fournirons des recommandations précises.
Des essais d'échantillons sont pris en charge pour vérifier la puissance d'aspiration et l'effet d'adaptation. Stock suffisant de spécifications standard ; les petits lots peuvent être expédiés le jour même.

Un électroaimant de traction est un actionneur électromagnétique qui utilise le principe de l'induction électromagnétique pour convertir l'énergie électrique en mouvement mécanique alternatif linéaire. Lorsque la bobine est sous tension, elle génère un champ électromagnétique qui entraîne l'armature (noyau mobile) à se déplacer vers le noyau stationnaire ; grâce à une bielle, ce mouvement actionne un mécanisme externe pour effectuer une action de traction ou de poussée. Lors d'une déconnexion de l'alimentation, un ressort de rappel ou la gravité amène l'armature à revenir à sa position d'origine. Ces produits sont largement utilisés pour le contrôle opérationnel à distance dans des équipements tels que les agencements de machines-outils, les lignes de production automatisées, les machines d'emballage et les systèmes de manutention.

La structure centrale d'un électroaimant de traction comprend une bobine, une culasse (noyau stationnaire), une armature (noyau mobile), un ressort de rappel et un boîtier extérieur. Lorsqu'elle est sous tension, la bobine génère un champ magnétique ; les lignes de flux magnétique résultantes traversent un circuit magnétique construit à partir de matériaux à haute perméabilité, exerçant une force d'attraction sur l'armature et la conduisant vers le noyau stationnaire. La force initiale générée par l'électroaimant de traction est à son minimum à l'instant où la puissance est appliquée (au point de course maximale) ; à mesure que la distance de course diminue, la force augmente progressivement, atteignant sa grandeur maximale une fois que l'armature entre en contact complet avec le noyau stationnaire (à course nulle). Lors de la déconnexion de l'alimentation, le ressort de rappel repousse l'armature vers sa position d'origine, complétant ainsi un seul cycle opérationnel.
Matériaux de base : Les bobines sont enroulées à l'aide d'un fil émaillé en cuivre pur, offrant une excellente conductivité et une résistance à la température atteignant la classe F (155°C). Le noyau en fer est construit à partir de tôles d'acier au silicium laminées à haute perméabilité ou de fer électrique pur pour minimiser les pertes par courants de Foucault. Le canal de guidage de l'armature utilise des matériaux résistants à l'usure pour garantir un mouvement fluide et sans entrave.
Traitement d'isolation : Les bobines subissent un traitement à double processus impliquant une imprégnation sous vide suivie d'une encapsulation de résine époxy ; cela crée une unité complètement scellée qui est à la fois étanche et résistante à l'humidité.
Conception structurelle : Dotée d'une structure blindée de type solénoïde/coquille, la conception intègre un anneau magnétique segmenté pour réduire efficacement les pertes par courants de Foucault et atténuer le bruit de vibration dans les électroaimants à courant alternatif.
Inspection de la qualité : chaque lot de production est soumis à des tests rigoureux à 100 %, notamment des tests de force d'aspiration, des tests de résistance d'isolement et des tests d'élévation de température. Des tests de résistance diélectrique (résistance à la tension) sont également effectués pour garantir une sécurité électrique absolue.
Services de personnalisation : des paramètres tels que la longueur de course, la force d'aspiration, la tension de fonctionnement, le cycle de service, l'orientation de montage (verticale/horizontale) et la configuration de l'extrémité de l'arbre peuvent tous être entièrement personnalisés pour répondre à des exigences spécifiques.

Avantages fondamentaux
1. Réponse rapide, fonctionnement fiable : l'électroaimant de traction présente un temps d'extraction de ≤0,2 seconde et une réponse de libération rapide, répondant efficacement aux exigences de démarrage-arrêt à haute fréquence des équipements automatisés. Les modèles de haute qualité peuvent atteindre une fréquence de fonctionnement allant jusqu’à 1 500 cycles par heure.
2. Force d'aspiration variable (dépendante de la course) : les caractéristiques de force d'aspiration de l'électroaimant de traction sont inversement proportionnelles à la distance de course—la force d'aspiration est minimale à la position initiale de course maximale et atteint sa valeur maximale une fois que l'armature est complètement tirée. Cette caractéristique permet une accélération à faible charge au démarrage et un maintien à charge élevée une fois l'armature en place, ce qui la rend particulièrement bien adaptée aux applications nécessitant « un démarrage rapide et un verrouillage ferme »
3. Bobines scellées et imperméables ; forte adaptabilité environnementale : en utilisant la technologie d'encapsulation époxy sous vide pour les bobines, l'unité atteint un état entièrement scellé avec un indice de protection IP élevé, offrant une excellente résistance à l'eau, à la poussière et à l'humidité. Il convient à un fonctionnement dans des environnements difficiles, y compris ceux humides ou poussiéreux.
4. Spécifications de tension multiples ; Compatibilité mondiale : les tensions de fonctionnement couvrent une large plage allant de DC 24 V à AC 380 V. Les unités prennent en charge les fréquences d'alimentation 50 Hz et 60 Hz, garantissant ainsi la compatibilité avec les normes d'alimentation électrique dans différentes régions du monde.
5. Conception longue durée ; faibles coûts de maintenance : les modèles de haute qualité bénéficient d'une durée de vie mécanique supérieure à 1 million de cycles de fonctionnement. En utilisant des roulements hautement résistants à l’usure et des matériaux de bobine de qualité supérieure, les unités offrent un fonctionnement sans entretien.
6. Technologie de simulation AC et protection contre les surcharges :
L'électroaimant de traction simulant le courant alternatif utilise un mécanisme d'électroaimant CC pour simuler les courbes opérationnelles du courant alternatif. Cette conception combine les avantages des électroaimants CC —notamment un fonctionnement stable et des performances sans bruit— tout en conservant les principaux atouts des électroaimants CA : une force de traction élevée et un contrôle simple. En cas de blocage de l'armature, un module intelligent commute automatiquement le mode de fonctionnement pour éviter que la bobine ne brûle.

Garantie de service professionnel
Consultation de sélection gratuite : veuillez fournir vos exigences spécifiques concernant la force de traction, la longueur de course, le cycle de service, la tension d'alimentation et l'espace d'installation disponible ; nous vous fournirons une recommandation de produit précise ou une solution sur mesure.
Essais d'échantillons pris en charge : nous proposons des échantillons (5–10 unités) à tester pour vérifier que la force d'aspiration et le mouvement opérationnel répondent aux besoins spécifiques de votre application.
Stock important pour les modèles standards : nous maintenons un inventaire suffisant des spécifications standards ; les commandes en petits lots peuvent être expédiées le jour même.
Délai de personnalisation : les commandes personnalisées non standard sont généralement effectuées dans un délai de 7–15 jours.
Guide de sélection fourni : Nous proposons un guide complet pour sélectionner les électroaimants de traction, recommandant des modèles spécifiques en fonction de la longueur de course, de la force d'aspiration et des exigences du cycle de service.

Un connecteur photovoltaïque (PV) est un composant d'interface électrique spécialement conçu pour la transmission et l'interconnexion de puissance entre les modules d'un système solaire photovoltaïque. En tant qu'élément essentiel d'un système photovoltaïque, il remplit la fonction principale de transmettre de manière sûre et efficace l'énergie continue générée par les panneaux solaires à un onduleur ou à un boîtier de combinaison.

Structure du produit
Bien que de taille compacte, le connecteur PV intègre de multiples fonctions pratiques :
Boîtier isolant en plastique : fabriqué à partir de plastiques techniques résistants aux UV et aux chocs.
Contacts métalliques : Généralement en cuivre étamé ou argenté, fixés par sertissage (la soudure peut être utilisée dans certaines applications).
Anneaux d'étanchéité et dispositifs de retenue : assurez une étanchéité IP68.
Écrou de serrage : fixe le câble, scelle le connecteur et offre un soulagement des contraintes.
Mécanisme de verrouillage positif : assure une connexion sécurisée qui reste fermement en place sans se desserrer.

Principaux avantages
1. Mécanisme de verrouillage positif : assure une connexion fiable et sécurisée.
2. Capacité de traitement haute tension :
La tension nominale de la nouvelle génération de connecteurs MC4 a été augmentée à 1500 V.
3. Protection contre l'eau et la poussière IP68 de haut niveau : les connecteurs PV de haute qualité atteignent un indice de protection IP68, capables de résister aux fortes pluies, à une immersion prolongée et aux jets d'eau à haute pression ; ils sont entièrement équipés pour gérer les conditions météorologiques difficiles que peuvent rencontrer les armoires à onduleurs extérieures.
4. Fonctionnement stable sur une large plage de températures : les températures de fonctionnement s'étendent de -40°C à +85°C (certains modèles atteignant jusqu'à +105°C) ; les performances restent constamment stables et fiables, que ce soit dans les centrales électriques désertiques à haute température ou lors des opérations de démarrage à froid dans les régions glaciales.
5. Technologie de faible résistance de contact :
Assure une fiabilité à long terme et une résistance de contact constamment faible tout au long de la durée de vie du connecteur ; l'augmentation de la température est strictement contrôlée dans les 30 K, minimisant efficacement les pertes de conduction.
6. Capacité de gestion de courant élevée : compatible avec des diamètres de câble plus grands pour répondre aux exigences des modules photovoltaïques haute puissance.
7. Tests de fiabilité dépassant les normes de l'industrie :
Les tests de résistance à l'eau IP68 sont effectués pendant 24 heures (alors que la norme industrielle n'exige qu'une heure).
8. Installation facile et forte compatibilité : les produits grand public utilisent des interfaces photovoltaïques standard, permettant une interconnexion et une interopérabilité transparentes entre différentes marques.

Capacités de production et de contrôle qualité
Matériaux de base : Les contacts sont fabriqués en alliage de cuivre à haute conductivité avec placage d'étain ou d'argent ; les boîtiers sont construits à partir de plastiques techniques résistants aux UV et aux chocs.
Procédés clés : Emboutissage de précision et moulage par injection ; contrôle de précision du mécanisme de verrouillage positif ; sélection des matériaux de la bague d'étanchéité.
Tests de qualité : tests de résistance de contact, tests de tension de résistance d'isolation, tests de résistance à l'eau IP, tests de résistance à la traction, tests de cyclage thermique et tests de brouillard salin.

Un connecteur étanche est un dispositif de connexion capable de maintenir des performances électriques stables même dans des environnements caractérisés par l'humidité, l'immersion ou des jets d'eau à haute pression. Son principe de base consiste à utiliser des bagues d'étanchéité, des produits d'étanchéité et des conceptions structurelles spécifiques pour créer une barrière étanche et étanche à l'interface d'accouplement du connecteur. Cette barrière empêche l’humidité de s’infiltrer dans la zone de contact, évitant ainsi des problèmes tels que la corrosion, l’interruption du signal ou les courts-circuits électriques.
Les connecteurs étanches sont largement déployés dans divers secteurs, notamment l’éclairage extérieur, l’automatisation industrielle, l’électronique marine, les équipements médicaux et les nouveaux systèmes énergétiques. Dans ces environnements —où l’exposition à l’eau, à l’humidité, au brouillard salin ou aux opérations de lavage est la norme plutôt qu’une exception—, les performances d’étanchéité du connecteur dictent directement la fiabilité globale de l’ensemble du système.
Fondamentalement, un connecteur étanche est conçu pour être utilisé dans des environnements présents dans l'eau ; il est conçu pour résister à des niveaux spécifiques de pression d'eau tout en garantissant que les propriétés mécaniques et électriques internes du connecteur restent pleinement fonctionnelles.

Applications:
Largement utilisé dans les projets d'imperméabilisation extérieure, les lampadaires LED, les éclairages de tunnel, les systèmes de métro, les ponts, les projets d'éclairage paysager urbain, les appareils électroménagers (tels que les radiateurs à air et les radiateurs électriques), les outils électriques, les écrans LED extérieurs, les luminaires extérieurs, les pompes à eau, les éclairages au sol, l'éclairage sous-marin et applications similaires.

Caractéristiques:
Le câblage en caoutchouc est souple, très élastique et résistant aux températures élevées, à l’huile et au froid. Il possède une résistance mécanique élevée pour résister aux forces externes et présente une résistance exceptionnelle aux intempéries, ce qui le rend particulièrement adapté aux projets d'ingénierie extérieurs ou aux emplacements exposés à la contamination par les hydrocarbures et à des conditions environnementales difficiles. De plus, il offre une longue durée de vie et une excellente résistance au vieillissement.

Avantages principaux :
1. Indice IP68 : Offre un niveau de protection élevé, satisfaisant à des exigences rigoureuses d'étanchéité ; il est anti-poussière et capable de résister à une immersion prolongée dans l'eau.
2. Structures d'étanchéité multiples pour une fiabilité élevée : le connecteur étanche utilise une conception d'étanchéité multicouche —incorporant des joints toriques, des joints et des joints de compression— pour créer un joint étanche complet à 360 degrés à l'interface où la fiche et la prise s'accouplent.
3. Matériaux résistants à la corrosion pour environnements difficiles : les matériaux du boîtier sont résistants à la corrosion, ce qui permet au connecteur de fonctionner de manière fiable dans des conditions difficiles ; les matériaux comprennent le nylon PA66.

Capacités de fabrication et de contrôle qualité :
Matériaux de base : Les contacts électriques sont fabriqués à partir d'alliages de cuivre à haute conductivité avec placage à l'or, tandis que le boîtier est construit à partir de plastiques techniques ou de métaux résistants à la corrosion.
Technologie d'étanchéité : utilise des joints toriques, des rainures annulaires intégrées et des joints en silicone liquide ; certains produits intègrent également des nano-revêtements pour améliorer encore les capacités d'étanchéité.
Tests de qualité : soumis à des tests 100 % complets, y compris des tests d'étanchéité à l'air, des mesures de résistance de contact, des tests de tension de résistance d'isolation et des tests d'immersion dans l'eau.

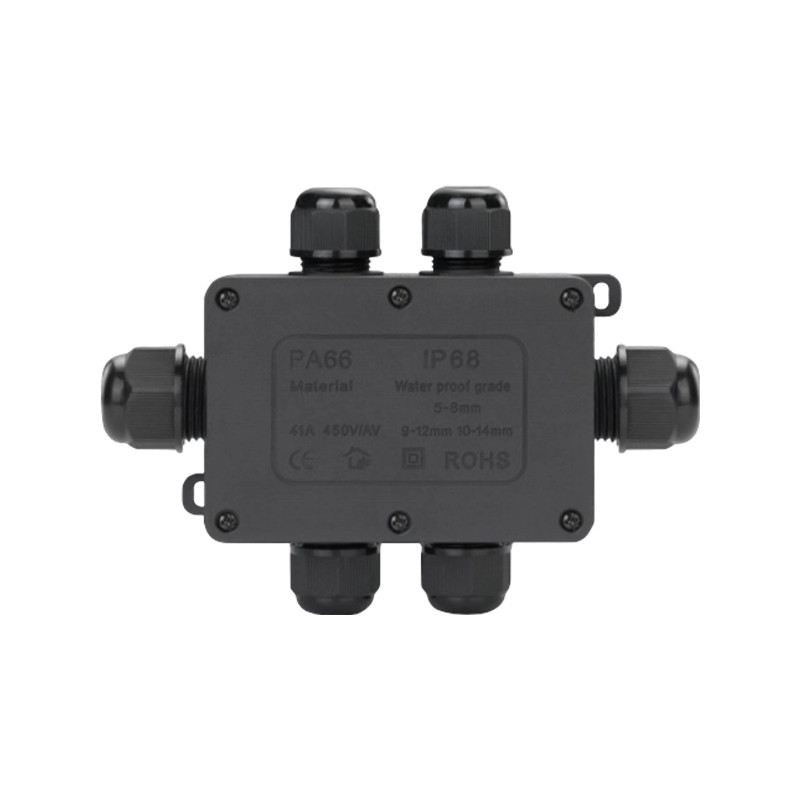

Une boîte de jonction étanche noire est un boîtier de protection électrique spécialement conçu pour être utilisé dans des environnements humides, poussiéreux, corrosifs et extérieurs. Sa fonction principale est de fournir une protection étanche, anti-poussière et résistante à la corrosion pour les connexions de câbles.
En tant que boîtier de protection conçu pour se prémunir contre la pénétration d'eau et de poussière, son objectif principal est d'empêcher que les composants internes —tels que le câblage, les compteurs et les instruments— ne soient compromis par l'humidité, garantissant ainsi leurs performances continues.

Évaluations d'étanchéité :
Les indices d'étanchéité typiques varient de IP63 à IP68. Les classifications spécifiques sont définies comme suit :
IP63 : L'eau ou la pluie tombant à un angle allant jusqu'à 60 degrés par rapport à l'enceinte ne provoque aucun effet nocif.
IP64 : Le liquide projeté contre l'enceinte depuis n'importe quelle direction ne provoque aucun effet nocif.
IP65 : L'enceinte résiste aux jets d'eau directs (lavage) sans subir aucun dommage.
IP66 : Convient pour une utilisation dans des environnements tels que les cabines de navires.
IP67 : Capable de résister à une immersion temporaire dans l'eau (jusqu'à 1 mètre de profondeur) pendant une courte durée.
IP68 : Capable de résister à une immersion continue dans l'eau dans des conditions de pression spécifiques —par exemple, dans les applications de connexion de câbles en haute mer.

Applications principales :
En raison des variations régionales et des différences dans la portée prévue, les boîtiers étanches sont désignés par différents noms. Dans les environnements industriels, les désignations courantes incluent les boîtes de jonction étanches, les boîtiers d'instruments étanches et les boîtes de jonction photovoltaïques (PV) étanches. Ces enceintes conviennent principalement à une utilisation dans les systèmes électriques intérieurs et extérieurs, les télécommunications, les installations de sécurité incendie, les fonderies d'acier, les installations pétrochimiques, la fabrication électronique, la production et la distribution d'électricité, les systèmes ferroviaires, les chantiers de construction, les mines et les opérations minières, les aéroports, les hôtels, les navires, les usines de fabrication à grande échelle, les installations industrielles côtières, les terminaux de fret, les stations d'épuration des eaux usées et les installations de contrôle de la pollution environnementale.

Avantages principaux :
1. Indices de protection élevés (IP66/IP68) pour les environnements difficiles : selon le modèle spécifique, la boîte de jonction étanche noire offre des indices de protection allant de IP66 (protection contre les jets d'eau puissants) jusqu'à IP68 (protection contre l'immersion continue dans l'eau). Les enceintes classées IP66 peuvent résister aux fortes pluies et aux jets d'eau à haute pression, tandis que les enceintes classées IP68 conviennent aux scénarios impliquant une immersion prolongée, tels que les installations souterraines ou sous-marines.
2. Plusieurs options de matériaux pour s'adapter à diverses conditions de fonctionnement :
ABS : Économique et pratique ; présente une excellente rigidité et une résistance élevée aux chocs, ce qui le rend adapté aux environnements intérieurs ou extérieurs généraux.
PC/PC-ABS : Offre une résistance supérieure aux intempéries, une protection UV et une tolérance aux températures extrêmes (-40°C à +120°C) ; présente une transparence élevée et est idéal pour les scénarios extérieurs impliquant une exposition prolongée au soleil.
3. Fonctionnement stable sur une large plage de températures : la plage de températures de fonctionnement des boîtes de jonction étanches noires varie selon le matériau —les matériaux ABS et PC fonctionnent généralement dans une plage de -40°C à +80°C.
4. Excellente résistance au feu pour plus de sécurité et de fiabilité : la plupart des boîtes de jonction étanches noires utilisent des matériaux auto-extinguibles UL94 V-0 ; elles cessent de brûler immédiatement après avoir été retirées d'une flamme, respectant ainsi les réglementations de sécurité incendie.

Capacités de fabrication et de contrôle qualité
Matériaux de base : utilise des matériaux ABS et PC conformes aux normes environnementales RoHS.
Procédé de moulage : Moulage par injection (pour composants en plastique).
Technologie d'étanchéité : utilise des joints en caoutchouc de silicone ou des joints en mousse PUR/EPDM pour garantir une stabilité d'étanchéité à long terme.
Inspection de la qualité : soumise à des tests à 100 %, y compris des tests d'étanchéité IP, des tests de tension de résistance d'isolation et une vérification de l'intégrité du joint.

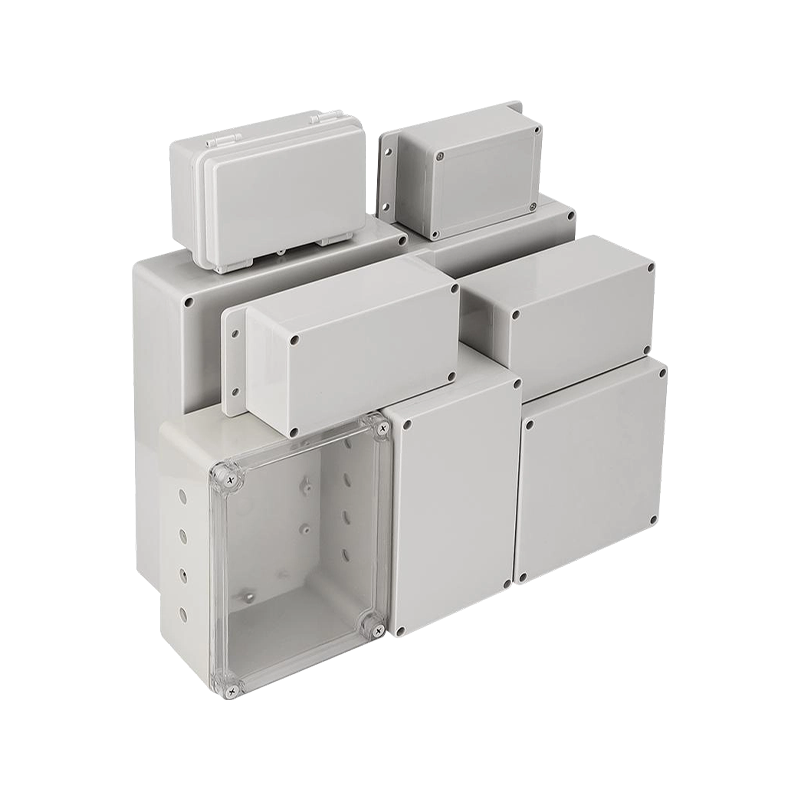

Servant d'enceinte de protection contre l'eau et la poussière, ce boîtier est principalement conçu pour protéger les composants internes —tels que le câblage, les compteurs et les instruments— contre les infiltrations d'eau qui pourraient compromettre leurs performances.

Évaluations d'étanchéité :
Les indices d'étanchéité typiques varient de IP63 à IP68. Les classifications spécifiques sont définies comme suit :
IP63 : L’eau ou la pluie tombant à un angle allant jusqu’à 60 degrés par rapport à l’enceinte ne provoque aucun effet nocif ;
IP64 : Le liquide projeté contre l'enceinte dans n'importe quelle direction ne provoque aucun effet nocif ;
IP65 : Le lavage direct à l’eau ne provoque aucun effet nocif ;
IP66 : Convient pour une utilisation dans les cabines de navires ou dans des environnements similaires ;
IP67 : Capable de résister à une immersion temporaire dans l’eau (jusqu’à 1 mètre de profondeur) ;
IP68 : Capable de résister à une immersion prolongée dans l'eau dans des conditions de pression spécifiques (par exemple, pour les connexions de câbles en eau profonde).

Applications principales :
En raison des variations régionales et des différentes exigences fonctionnelles, les boîtiers étanches sont connus sous différents noms. Dans les environnements industriels, les types courants comprennent les boîtes de jonction étanches, les boîtiers d’instruments étanches et les boîtes de jonction photovoltaïques étanches. Ces enceintes sont principalement utilisées dans des environnements intérieurs et extérieurs dans un large éventail de secteurs, notamment les systèmes électriques, les télécommunications, les installations de sécurité incendie, la fusion de l'acier, la pétrochimie, l'électronique, la production d'électricité, les chemins de fer, les chantiers de construction, les mines, les opérations minières, les aéroports, les hôtels, les navires, les usines de fabrication à grande échelle, les installations industrielles côtières, les terminaux de fret, les stations d'épuration des eaux usées et les installations de contrôle de la pollution environnementale.

Avantages principaux :
1. Léger et économique ; installation sans effort.
2. Indices de protection élevés (IP66/IP68) pour les environnements difficiles : grâce à l'utilisation de bandes d'étanchéité en caoutchouc de silicone et de mécanismes de verrouillage conçus avec précision, les boîtiers étanches en plastique atteignent des indices de protection allant de IP66 (protection contre les jets d'eau puissants) jusqu'à IP68 (protection contre l'immersion prolongée dans l'eau). Qu'ils soient soumis à des pluies torrentielles ou à une submersion temporaire, les composants internes restent totalement sûrs et sécurisés. Les enceintes classées IP66 peuvent résister aux jets d'eau à haute pression, ce qui les rend adaptées aux équipements extérieurs ; les enceintes classées IP68 sont conçues pour les scénarios impliquant une immersion prolongée, tels que les installations souterraines ou les applications sous-marines.
3. Diverses options de matériaux pour s'adapter à diverses conditions de fonctionnement :
ABS : Offre une excellente rigidité, une résistance élevée aux chocs et une résistance aux températures élevées et basses. Il est facile à traiter, rentable et adapté aux environnements intérieurs ou extérieurs généraux.
PC : présente une forte résistance aux UV, une résistance supérieure aux intempéries et une transparence élevée, ce qui le rend idéal pour les environnements extérieurs impliquant une exposition prolongée au soleil ou les applications où les composants internes doivent être surveillés visuellement.
Alliage PC/ABS : combine les propriétés mécaniques robustes du PC avec l'excellente moulabilité de l'ABS, offrant un mélange de résistance à la température, de protection UV et de facilité de traitement.
4.Matériaux entièrement isolés pour une sécurité électrique améliorée : ces boîtiers étanches en plastique sont fabriqués à partir de plastiques de qualité technique, qui sont intrinsèquement isolants et non conducteurs. Cela élimine le risque de fuite électrique, ce qui les rend particulièrement adaptés aux applications —telles que la distribution d’énergie et les télécommunications— où des normes d’isolation strictes sont requises. En revanche, les boîtiers métalliques nécessitent des mesures de mise à la terre supplémentaires pour garantir la sécurité.
5. Excellente résistance au feu : la plupart des boîtiers étanches en plastique utilisent des matériaux auto-extinguibles UL94 V0/V2 ; ils s'éteignent automatiquement lorsqu'ils sont retirés d'une flamme, respectant ainsi les réglementations de sécurité incendie.
6. Installation pratique et accessoires complets :
- Plusieurs bossages de montage internes sont prévus pour faciliter la fixation sécurisée de composants tels que les PCB et les borniers.
- Les trous de montage pré-percés sur la base permettent une installation flexible —montée au mur ou au sol.
- Les panneaux latéraux peuvent être personnalisés avec des découpes selon les spécifications du client pour accueillir des presse-étoupes étanches.
- Certains modèles sont dotés de couvercles transparents, permettant une inspection visuelle des composants internes sans avoir besoin d'ouvrir le boîtier.
7. Fonctionnement stable sur une large plage de températures : avec une plage de températures de fonctionnement allant de -40°C à +110°C, ces enceintes sont capables de résister à diverses conditions climatiques —des environnements extrêmement froids aux déserts à haute température.

Capacités de fabrication et de contrôle qualité
Matériaux de base : Nous utilisons des plastiques techniques de haute qualité —tels que l'ABS, le PC et le PC/ABS— qui sont conformes aux normes environnementales RoHS ; nous évitons strictement l'utilisation de matériaux secondaires recyclés.
Processus de moulage : Le moulage par injection de précision est utilisé, utilisant un outillage de haute précision pour garantir une cohérence dimensionnelle et un ajustement d'étanchéité parfait.
Technologie d'étanchéité : nous utilisons des joints en caoutchouc de silicone ou des joints en mousse PUR/EPDM pour garantir la stabilité et la fiabilité de l'étanchéité à long terme.
Inspection de la qualité : chaque unité subit des tests rigoureux, notamment des tests d'étanchéité IP à 100 %, des tests de tension de résistance d'isolation et une vérification de l'intégrité des joints.
Certifications : CE, RoHS, ISO9001, CCC.
Services de personnalisation : les dimensions, les couleurs, les emplacements et les quantités de découpe, la sérigraphie du logo et les accessoires internes peuvent tous être personnalisés pour répondre à des exigences spécifiques.

Nous avons consacré des années à la R&D et à la fabrication de boîtiers étanches en plastique, et nos produits sont certifiés ISO9001. Nous proposons une large gamme de boîtiers étanches fabriqués à partir de divers matériaux —notamment ABS, PC et PC/ABS— couvrant les indices de protection IP de IP65 à IP68. Nous nous engageons à utiliser uniquement des matières premières plastiques techniques de première qualité et à effectuer des tests d'étanchéité IP à 100 % sur chaque unité. Nous prenons en charge les services de personnalisation OEM/ODM, fournissons une assistance gratuite à la sélection de produits et maintenons un stock suffisant de spécifications standard.

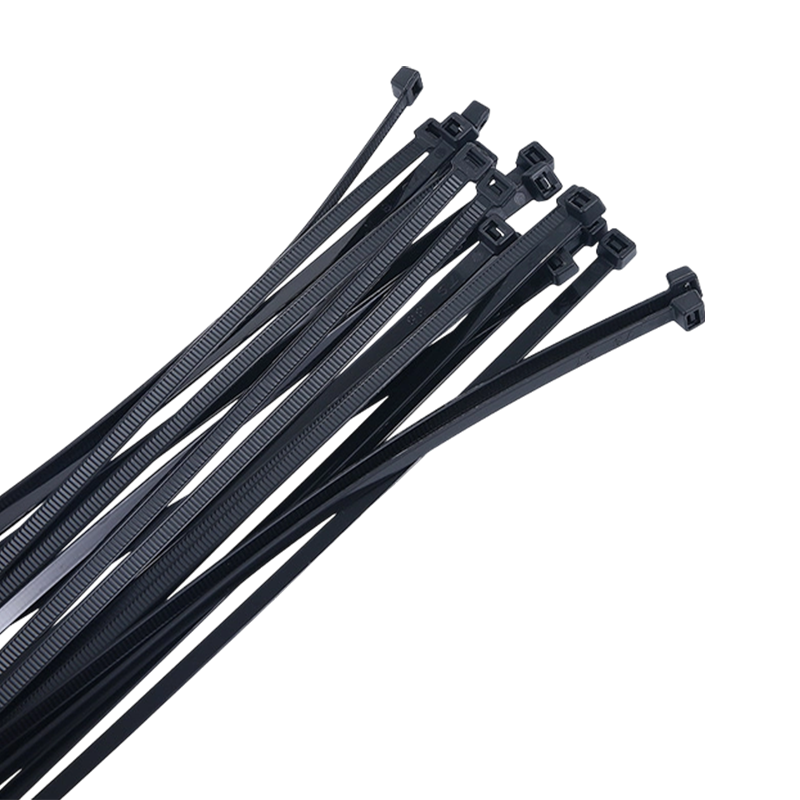

Avantages fondamentaux
1. Conception auto-verrouillable—Plus vous tirez fort, plus la prise est forte : une fois que le serre-câble traverse la tête de verrouillage, il se verrouille automatiquement en place. La force de verrouillage augmente proportionnellement à la tension de traction, garantissant qu'elle ne se desserrera pas d'elle-même.
2. Conception libérable—Réutilisable et efficace : Contrairement aux attaches autobloquantes traditionnelles à usage unique, nos attaches libérables sont dotées d'une tête de verrouillage équipée d'un mécanisme de libération. Une simple pression permet de désengager et de réutiliser le lien plusieurs fois, ce qui le rend idéal pour le regroupement temporaire ou les applications nécessitant des ajustements fréquents.
3. Ignifugation UL94 V2—Assurer la sécurité électrique : Ces serre-câbles en nylon ignifuges ont réussi le test de combustion verticale UL94 V2, ce qui signifie qu'ils s'éteignent automatiquement une fois retirés d'une source de flamme. Ils conviennent aux environnements électriques —tels que les armoires de distribution d’énergie et les boîtiers de commande— où l’ignifugation est une exigence critique. Certains modèles sont disponibles avec une classification UL94 V0.
4. Résistance aux intempéries, au froid et à la chaleur—Adaptabilité environnementale supérieure : les modèles standard fonctionnent dans une plage de température de -20°C à +85°C. Les modèles résistants aux intempéries (résistants aux UV) intègrent des additifs anti-UV, ce qui les rend adaptés à une exposition extérieure prolongée. Les modèles résistants au froid conservent leur ténacité et résistent à la fragilité même à des températures aussi basses que -40°C, tandis que les modèles résistants à la chaleur peuvent résister à des températures allant jusqu'à +120°C.
5. Lisse et sans bavures—Protège les câbles contre les dommages : Fabriqués à l'aide de moules de précision, ces serre-câbles de haute qualité présentent des bords lisses exempts de flash ou de bavures, garantissant qu'ils ne rayent pas la couche isolante du câble pendant le regroupement. La tête de verrouillage présente une conception arrondie et ergonomique pour empêcher les coins pointus de couper ou de blesser les mains.
6. Codage couleur pour une gestion facile : en plus des options noir et blanc standard, une grande variété de couleurs —dont le rouge, le jaune, le bleu, le vert, l'orange et le violet— sont disponibles. Ces options de couleur facilitent la différenciation de divers circuits, niveaux de tension ou fonctions de faisceau de câbles, permettant une gestion efficace et visuellement intuitive des câbles. Matériau : Fabriqué en nylon 66 importé (NYLON66).
Indice de résistance au feu : UL 94V-2. Présente d'excellentes propriétés isolantes et une durabilité exceptionnelle ; résistant au vieillissement et à la casse.
Caractéristiques : Pas d'arêtes vives ; conçu avec une pointe texturée pour une prise sûre des doigts ; la queue du serre-câble présente une conception facile à insérer.
Couleurs : Blanc, Noir. D'autres couleurs sont disponibles sur demande (commande personnalisée).
Certifications : UL (États-Unis) : E306674 ; CE (UE) ; RoHS (conformité environnementale de l'UE) ; REACH.
Performance : Qualité supérieure. Une fois fixée, la cravate reste sécurisée et intacte sur une large plage de températures —d'un minimum statique de -40°C jusqu'à +85°C— sans se casser ni se desserrer.
Utilisation : Insérez simplement la queue du serre-câble à travers la fente de la tête et tirez pour obtenir un verrouillage ferme et sécurisé. Peut être utilisé conjointement avec un outil de tension de serre-câble pour le serrage et la coupe.

Capacités de production et de contrôle qualité
Matériaux de base : Nous utilisons uniquement des matières premières pures et vierges en nylon 66 (PA66) ; aucun matériau recyclé n'est utilisé, garantissant une résistance mécanique et une résistance aux intempéries maximales. Les modèles sélectionnés intègrent des additifs fonctionnels pour offrir une résistance aux UV, une ignifugation et des propriétés antistatiques.
Procédé de moulage : Le moulage par injection de précision est utilisé, utilisant des moules avec une tolérance de 0,01 mm. Cela garantit un engagement fluide entre le cliquet de la tête de verrouillage et les dentelures du corps de la cravate, garantissant un verrouillage fiable et sécurisé.
Tests de qualité : chaque lot de production subit des tests rigoureux, notamment des tests de résistance à la traction, des tests de vieillissement thermique, des tests d'impact à basse température et des tests d'ignifugation.
Certification des matériaux : Nos matières premières PA66 sont certifiées UL Yellow Card et nos produits finis sont entièrement conformes aux normes environnementales RoHS et REACH.
Services de personnalisation : Nous proposons des options de personnalisation complètes pour la couleur, la longueur, la largeur, la composition des matériaux (résistant aux intempéries, au froid, ignifuge, antistatique) et l'impression de logos ou de textes pour répondre à vos exigences spécifiques.

Nous sommes spécialisés dans la fabrication de serre-câbles en nylon depuis de nombreuses années et nos produits sont certifiés ISO 9001. Nous restons déterminés à utiliser uniquement des matières premières PA66 pures et vierges (sans aucun contenu recyclé) pour garantir une résistance à la traction et aux intempéries supérieures. L'ensemble de notre gamme de produits est certifié ignifuge UL 94V-2 et a passé avec succès les tests de conformité environnementale RoHS. Nous maintenons un stock suffisant de spécifications standard et nous acceptons les commandes personnalisées pour des couleurs spécifiques, des impressions et des fonctionnalités fonctionnelles spécialisées. Des échantillons gratuits sont disponibles sur demande et nous acceptons les inspections d'usine.

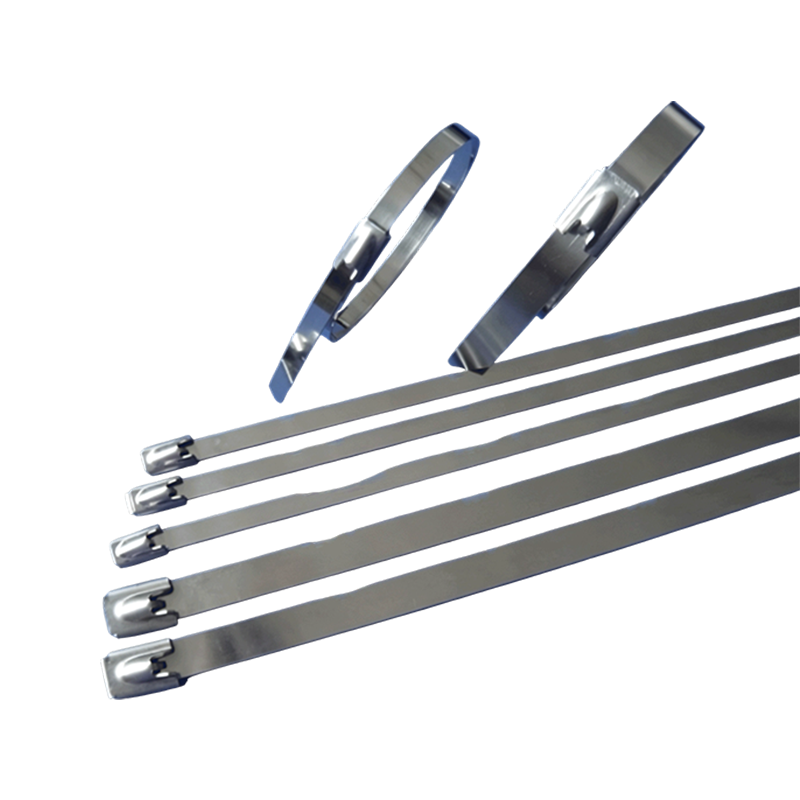

Les serre-câbles en acier inoxydable sont des outils de fixation métalliques fabriqués à partir de matériaux en acier inoxydable, principalement utilisés pour regrouper des câbles et fixer des tuyaux dans divers environnements difficiles. Contrairement aux serre-câbles en nylon, les serre-câbles en acier inoxydable possèdent des caractéristiques telles que la résistance aux hautes températures, la résistance à la corrosion chimique, la résistance aux UV et la résistance au feu, ce qui leur permet de fonctionner de manière stable sur de longues périodes dans des conditions de fonctionnement sévères où les serre-câbles en nylon seraient inadéquats.
La structure centrale d'un serre-câble en acier inoxydable se compose de deux éléments principaux : le corps de la sangle et le mécanisme de verrouillage. Le corps de la sangle est formé par l'estampage de fines bandes d'acier inoxydable, présentant une surface lisse et des bords arrondis. Le mécanisme de verrouillage offre diverses options —y compris des boucles autobloquantes, des têtes perlées et des clips de type L— et est conçu pour être utilisé conjointement avec un outil de tension spécialisé pour obtenir un verrouillage rapide et une fixation à haute résistance.

Principaux avantages
1. Résistance aux hautes et basses températures ; Stabilité aux températures extrêmes : les serre-câbles en acier inoxydable peuvent résister à une plage de températures extrêmes allant de -80°C à +538°C. Qu'ils soient utilisés pour fixer l'isolation des tuyaux d'échappement à haute température ou pour fixer des équipements extérieurs dans des régions glaciales, leurs performances restent constamment stables et fiables.
2. Résistance exceptionnelle à la corrosion ; qualités de matériaux sélectionnables : La résistance à la corrosion des serre-câbles en acier inoxydable dépend de la qualité de matériau spécifique :
Acier inoxydable 201 : haute résistance et faible coût ; convient au regroupement léger dans des environnements intérieurs ou secs.
Acier inoxydable 304 : résistant à l'eau de pluie, à l'humidité et aux conditions extérieures générales ; le choix le plus sûr pour la plupart des applications à usage général.
Acier inoxydable 316/316L : contient du molybdène ; résistant aux embruns salins, à l'eau de mer et à la corrosion chimique ; convient aux environnements hautement corrosifs tels que l'ingénierie marine et les installations pétrochimiques.
(Les produits de haute qualité peuvent résister aux tests de brouillard salin pendant plus de 1 000 heures.)
3. Résistance à la traction ultra élevée : la résistance à la traction des serre-câbles en acier inoxydable dépasse généralement 600 MPa.
4. Conceptions à verrouillage automatique / tête perlée ; performances anti-desserrage fiables : les serre-câbles autobloquants sont dotés d'une structure à verrouillage rapide qui rend l'installation rapide et facile. Les serre-câbles perlés intègrent une saillie sphérique à l'extrémité de verrouillage pour améliorer les capacités anti-desserrage ; ils sont particulièrement adaptés aux conditions impliquant des vibrations continues ou une dilatation et une contraction thermiques, offrant une fiabilité supérieure par rapport aux structures à tête plate.
5. Divers traitements de surface : Selon les exigences du scénario d'application spécifique, les serre-câbles en acier inoxydable peuvent être classés en trois types :
* Liens en acier inoxydable (non revêtus) : Surface non traitée, conservant la couleur naturelle de l'acier inoxydable.
Liens en acier inoxydable revêtus : surface revêtue de résine époxy ou d'autres matériaux polymères ; offre une résistance à la corrosion améliorée et facilite la gestion par code couleur.
Liens en acier inoxydable recouverts de plastique : couche extérieure gainée de PVC ou de PE ; présente une surface flexible sans bords tranchants, offrant une isolation supérieure et une protection efficace pour les câbles et les fils.
6. Résistant au feu et ignifuge ; Sans halogène et respectueux de l'environnement : le matériau en acier inoxydable lui-même est incombustible et répond aux exigences de sécurité incendie. De plus, il est sans halogène et ne libère aucun gaz toxique, respectant ainsi les normes de protection de l’environnement.

Capacités de fabrication et de contrôle qualité
Matériaux de base : utilise des bandes d'acier inoxydable 201, 304 ou 316 de haute qualité avec une traçabilité complète des matériaux.
Processus clés : refendage et estampage de précision, suivis d'un ébavurage des bords, garantissant que les bords de la sangle sont lisses au toucher et n'endommageront pas les câbles ou les fils.
Traitements de surface : Acier inoxydable naturel (non revêtu), revêtu de poudre (résine époxy), revêtu de plastique (PVC/PE).
Tests de qualité : tests de résistance à la traction, tests de corrosion par pulvérisation de sel, tests de cyclage thermique.

Nous sommes spécialisés dans la fabrication de cravates en acier inoxydable depuis de nombreuses années et nos produits sont certifiés ISO 9001. Nous nous engageons à utiliser uniquement des matières premières en acier inoxydable de haute qualité avec une traçabilité complète. Toute notre gamme de produits a passé avec succès les tests de pulvérisation de sel (ainsi que les tests de résistance à la traction). Nous maintenons un stock suffisant de spécifications standard et proposons des services de personnalisation pour les exigences non standard (y compris la largeur, l'épaisseur et la couleur du revêtement). Nous fournissons également des échantillons de produits gratuits et proposons des outils d'installation gratuits.

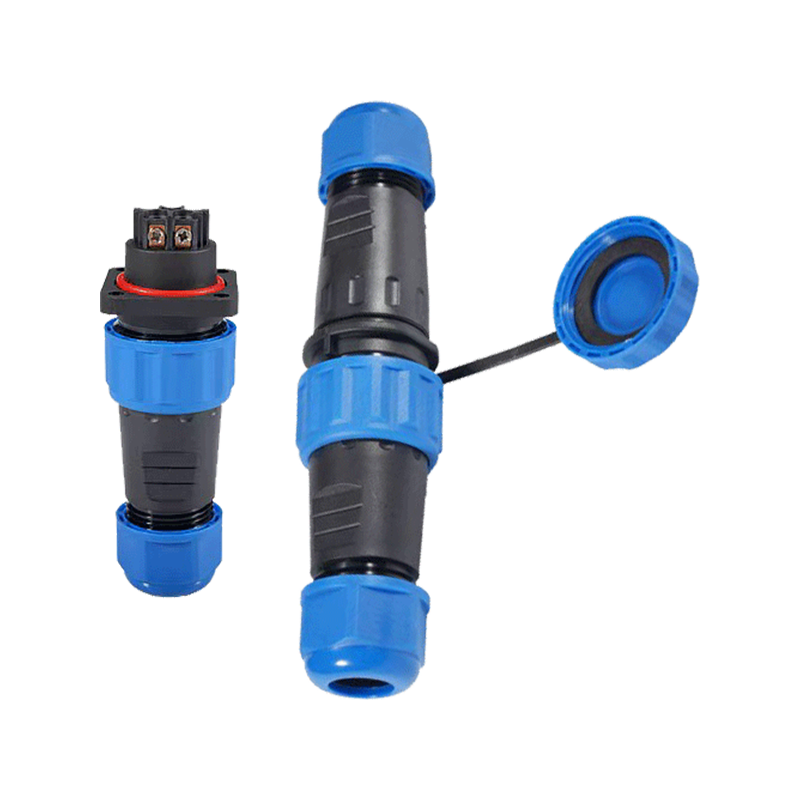

Ce produit est un connecteur d'aviation étanche sans soudure‑sans indice de protection IP68, disponible en 2 à 9 cœurs. Il utilise des connexions à bornes à vis – aucune soudure requise, garantissant un câblage facile et fiable. Plusieurs options de montage sont prises en charge : en ‑ ligne (câble‑ à ‑ câble), bride (montage sur panneau) et fixation par écrou arrière, avec une conception de boîtier carré adaptée au montage sur panneau de l'appareil ou à l'interconnexion des câbles.

Processus de fabrication : Moulage de précision avec inserts métalliques intégrés, bornes à vis‑pinces et plusieurs bagues d'étanchéité pour obtenir une imperméabilisation de haut‑niveau.

Scénarios d'utilisation : Équipement extérieur, éclairage sous-marin, électronique marine, surveillance de sécurité, capteurs industriels, éclairage paysager LED – idéal pour les environnements humides ou poussiéreux.

Domaines d'application : Automatisation industrielle, génie maritime, systèmes d'énergie renouvelable, éclairage de scène, stations de base de télécommunication, systèmes d'irrigation agricole.
