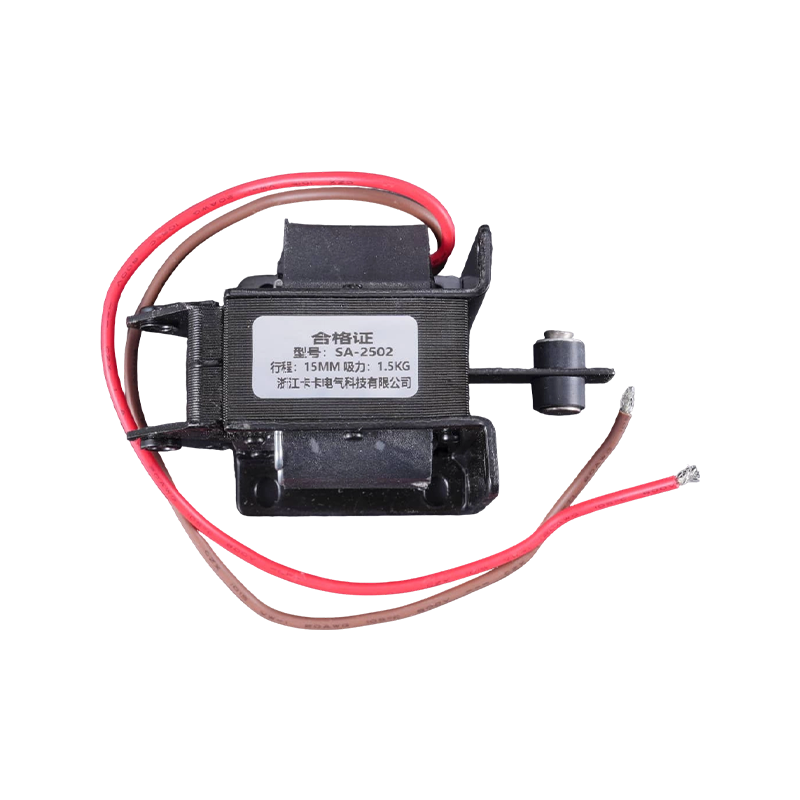

Électroaimant de traction

Un électroaimant de traction est un actionneur électromagnétique qui utilise le principe de l'induction électromagnétique pour convertir l'énergie électrique en mouvement mécanique alternatif linéaire. Lorsque la bobine est sous tension, elle génère un champ électromagnétique qui entraîne l'armature (noyau mobile) à se déplacer vers le noyau stationnaire ; grâce à une bielle, ce mouvement actionne un mécanisme externe pour effectuer une action de traction ou de poussée. Lors d'une déconnexion de l'alimentation, un ressort de rappel ou la gravité amène l'armature à revenir à sa position d'origine. Ces produits sont largement utilisés pour le contrôle opérationnel à distance dans des équipements tels que les agencements de machines-outils, les lignes de production automatisées, les machines d'emballage et les systèmes de manutention.

La structure centrale d'un électroaimant de traction comprend une bobine, une culasse (noyau stationnaire), une armature (noyau mobile), un ressort de rappel et un boîtier extérieur. Lorsqu'elle est sous tension, la bobine génère un champ magnétique ; les lignes de flux magnétique résultantes traversent un circuit magnétique construit à partir de matériaux à haute perméabilité, exerçant une force d'attraction sur l'armature et la conduisant vers le noyau stationnaire. La force initiale générée par l'électroaimant de traction est à son minimum à l'instant où la puissance est appliquée (au point de course maximale) ; à mesure que la distance de course diminue, la force augmente progressivement, atteignant sa grandeur maximale une fois que l'armature entre en contact complet avec le noyau stationnaire (à course nulle). Lors de la déconnexion de l'alimentation, le ressort de rappel repousse l'armature vers sa position d'origine, complétant ainsi un seul cycle opérationnel.
Matériaux de base : Les bobines sont enroulées à l'aide d'un fil émaillé en cuivre pur, offrant une excellente conductivité et une résistance à la température atteignant la classe F (155°C). Le noyau en fer est construit à partir de tôles d'acier au silicium laminées à haute perméabilité ou de fer électrique pur pour minimiser les pertes par courants de Foucault. Le canal de guidage de l'armature utilise des matériaux résistants à l'usure pour garantir un mouvement fluide et sans entrave.
Traitement d'isolation : Les bobines subissent un traitement à double processus impliquant une imprégnation sous vide suivie d'une encapsulation de résine époxy ; cela crée une unité complètement scellée qui est à la fois étanche et résistante à l'humidité.
Conception structurelle : Dotée d'une structure blindée de type solénoïde/coquille, la conception intègre un anneau magnétique segmenté pour réduire efficacement les pertes par courants de Foucault et atténuer le bruit de vibration dans les électroaimants à courant alternatif.
Inspection de la qualité : chaque lot de production est soumis à des tests rigoureux à 100 %, notamment des tests de force d'aspiration, des tests de résistance d'isolement et des tests d'élévation de température. Des tests de résistance diélectrique (résistance à la tension) sont également effectués pour garantir une sécurité électrique absolue.
Services de personnalisation : des paramètres tels que la longueur de course, la force d'aspiration, la tension de fonctionnement, le cycle de service, l'orientation de montage (verticale/horizontale) et la configuration de l'extrémité de l'arbre peuvent tous être entièrement personnalisés pour répondre à des exigences spécifiques.

Avantages fondamentaux
1. Réponse rapide, fonctionnement fiable : l'électroaimant de traction présente un temps d'extraction de ≤0,2 seconde et une réponse de libération rapide, répondant efficacement aux exigences de démarrage-arrêt à haute fréquence des équipements automatisés. Les modèles de haute qualité peuvent atteindre une fréquence de fonctionnement allant jusqu’à 1 500 cycles par heure.
2. Force d'aspiration variable (dépendante de la course) : les caractéristiques de force d'aspiration de l'électroaimant de traction sont inversement proportionnelles à la distance de course—la force d'aspiration est minimale à la position initiale de course maximale et atteint sa valeur maximale une fois que l'armature est complètement tirée. Cette caractéristique permet une accélération à faible charge au démarrage et un maintien à charge élevée une fois l'armature en place, ce qui la rend particulièrement bien adaptée aux applications nécessitant « un démarrage rapide et un verrouillage ferme »
3. Bobines scellées et imperméables ; forte adaptabilité environnementale : en utilisant la technologie d'encapsulation époxy sous vide pour les bobines, l'unité atteint un état entièrement scellé avec un indice de protection IP élevé, offrant une excellente résistance à l'eau, à la poussière et à l'humidité. Il convient à un fonctionnement dans des environnements difficiles, y compris ceux humides ou poussiéreux.
4. Spécifications de tension multiples ; Compatibilité mondiale : les tensions de fonctionnement couvrent une large plage allant de DC 24 V à AC 380 V. Les unités prennent en charge les fréquences d'alimentation 50 Hz et 60 Hz, garantissant ainsi la compatibilité avec les normes d'alimentation électrique dans différentes régions du monde.
5. Conception longue durée ; faibles coûts de maintenance : les modèles de haute qualité bénéficient d'une durée de vie mécanique supérieure à 1 million de cycles de fonctionnement. En utilisant des roulements hautement résistants à l’usure et des matériaux de bobine de qualité supérieure, les unités offrent un fonctionnement sans entretien.
6. Technologie de simulation AC et protection contre les surcharges :
L'électroaimant de traction simulant le courant alternatif utilise un mécanisme d'électroaimant CC pour simuler les courbes opérationnelles du courant alternatif. Cette conception combine les avantages des électroaimants CC —notamment un fonctionnement stable et des performances sans bruit— tout en conservant les principaux atouts des électroaimants CA : une force de traction élevée et un contrôle simple. En cas de blocage de l'armature, un module intelligent commute automatiquement le mode de fonctionnement pour éviter que la bobine ne brûle.

Garantie de service professionnel
Consultation de sélection gratuite : veuillez fournir vos exigences spécifiques concernant la force de traction, la longueur de course, le cycle de service, la tension d'alimentation et l'espace d'installation disponible ; nous vous fournirons une recommandation de produit précise ou une solution sur mesure.
Essais d'échantillons pris en charge : nous proposons des échantillons (5–10 unités) à tester pour vérifier que la force d'aspiration et le mouvement opérationnel répondent aux besoins spécifiques de votre application.
Stock important pour les modèles standards : nous maintenons un inventaire suffisant des spécifications standards ; les commandes en petits lots peuvent être expédiées le jour même.
Délai de personnalisation : les commandes personnalisées non standard sont généralement effectuées dans un délai de 7–15 jours.
Guide de sélection fourni : Nous proposons un guide complet pour sélectionner les électroaimants de traction, recommandant des modèles spécifiques en fonction de la longueur de course, de la force d'aspiration et des exigences du cycle de service.
