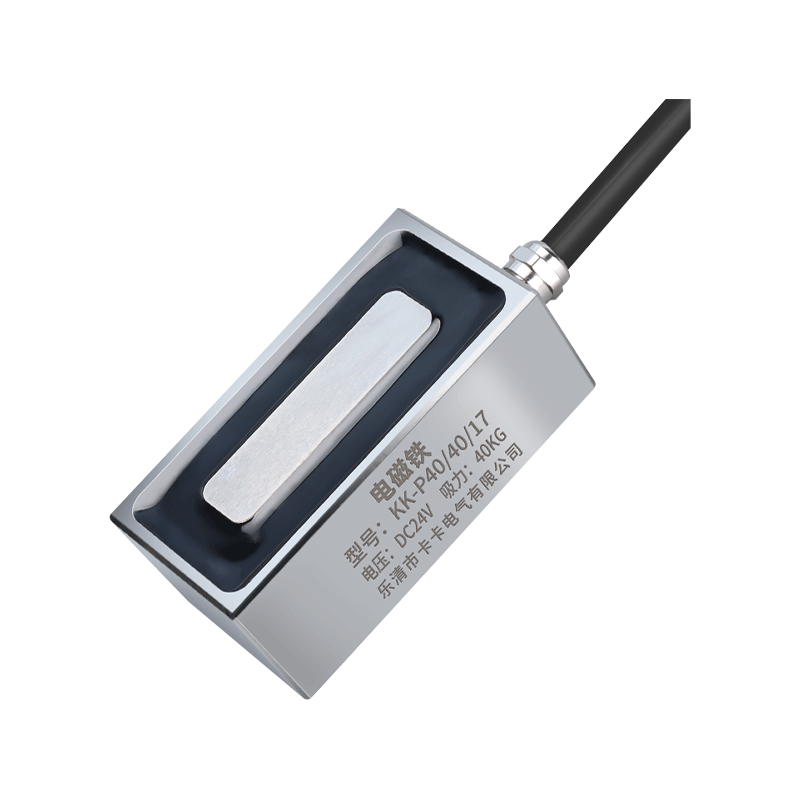

Électroaimant à aspiration carrée

L'électroaimant à aspiration carrée (également connu sous le nom d'aimant à aspiration rectangulaire ou de mandrin électromagnétique rectangulaire) fait référence à un dispositif électromagnétique conçu avec une structure cuboïde ou cubique, dans lequel le champ magnétique est réparti sur la surface de contact rectangulaire. Contrairement au champ magnétique concentré ponctuel d'un aimant d'aspiration circulaire, le champ magnétique d'un aimant d'aspiration carré est réparti sur un plan rectangulaire ; cela permet au champ magnétique de pénétrer uniformément dans la face inférieure de la pièce, ce qui la rend particulièrement adaptée au levage de plaques de grande surface, de longues pièces en forme de bande, ainsi que de pièces moulées et de pièces moulées sous pression avec des surfaces inégales.
1. L'électroaimant de type aspiration est une catégorie spécifique parmi les différents types d'électroaimants, communément appelés « mandrin électromagnétique » ou « mandrin électrique » (ci-après collectivement appelés « mandrins électriques »). Un mandrin électrique fonctionne en utilisant une bobine conductrice de courant pour générer un champ magnétique ; en utilisant un matériau conducteur comme milieu, il confère au dispositif des propriétés magnétiques similaires à celles d'un aimant permanent. Le matériau du noyau est généralement construit à partir de fer pur ou d'acier au silicium —matériaux facilement magnétisables mais tout aussi facilement démagnétisables—, garantissant que l'appareil présente du magnétisme uniquement lorsqu'il est sous tension et le perd immédiatement lors de la déconnexion de l'alimentation.
2. Le boîtier de ce produit est construit en fer pur de qualité électrique, garantissant qu'aucun magnétisme résiduel ne subsiste après une utilisation prolongée. La bobine est moulée par injection à l'aide de plastique nylon renforcé ignifuge, offrant d'excellentes propriétés d'isolation, une résistance élevée et une durabilité à haute température. La bobine elle-même est enroulée à l'aide d'un fil de cuivre émaillé conforme aux normes (GB).
Nous sommes spécialisés dans la R&D et la fabrication d'électroaimants depuis de nombreuses années, et nos produits sont certifiés ISO9001. Nous offrons un service complet et unique allant de la conception et du prototypage à la production de masse. Notre technologie de réseau dense pour pôles magnétiques carrés garantit une adsorption uniforme et un serrage stable. Avant de quitter l'usine, chaque produit est soumis à des tests rigoureux de force d'aspiration et à des inspections d'isolation pour garantir une qualité stable et fiable.

Avantages fondamentaux
1. Distribution rectangulaire du champ magnétique : permet une adsorption uniforme sur de grandes surfaces.
2. Serrage à montage unique : permet l'usinage sur cinq côtés de la pièce en une seule opération de serrage.
3. Conception entièrement scellée et étanche : la surface du produit et la sortie du câble sont traitées avec un enrobage époxy, permettant à l'appareil de fonctionner normalement lorsqu'il est immergé dans l'eau. Il convient à une utilisation dans des environnements humides et des opérations sous-marines et est fréquemment utilisé pour soulever des objets métalliques de l'eau.
4. Aspiration puissante et stable :
La technologie magnétique électro-permanente assure une aspiration stable et exempte de déformation thermique, garantissant un positionnement précis et fiable de la pièce tout au long du processus d'usinage.
5. Économe en énergie et respectueux de l'environnement—Pas de production de chaleur :
Le mandrin magnétique carré génère une force magnétique à l'aide de matériaux magnétiques à haute énergie ; il fonctionne sans contraintes de temps, ne consomme aucune énergie et ne génère aucune chaleur, ce qui le rend à la fois respectueux de l'environnement et simple à utiliser.

Environnement applicable
Évitez tout contact prolongé avec des objets ferreux à haute température :
L'unité génère de la chaleur pendant le fonctionnement ; permettez-lui de dissiper la chaleur naturellement.
Lors du fonctionnement dans des environnements à haute température, des dispositifs de refroidissement auxiliaires (par exemple, refroidissement par eau, refroidissement par air) doivent être utilisés. (Remarque : le refroidissement par eau nécessite une protection d’étanchéité appropriée.) La température interne de l'unité doit être maintenue en dessous de 130°C.
Pour une utilisation en extérieur, sous l'eau ou dans des environnements complexes, veuillez contacter notre entreprise pour préciser vos besoins ; des solutions personnalisées sont disponibles.
Empêchez la surface d’aspiration d’entrer en collision avec des objets durs et tranchants. Toute déformation (irrégularité) de la surface d’aspiration entraînera une réduction de la force d’aspiration et compromettra les performances d’adsorption.

Installation et utilisation
1. Le mandrin électromagnétique fonctionne sur une alimentation CC. Les tensions de fonctionnement courantes incluent DC 5 V, 6 V, 12 V et 24 V ; Les versions AC 220 V sont disponibles via une commande personnalisée. Respectez toujours les spécifications de tension indiquées sur l’étiquette du produit. (La personnalisation est disponible pour des exigences particulières lors de la soumission des paramètres techniques.)
2. Schéma de câblage : (Remarque : la méthode de câblage est non polaire ; il n'y a pas de distinction entre les bornes positives et négatives.)
3. Dans la plage de tension nominale, la force d'aspiration peut être ajustée en faisant varier la tension appliquée (une relation directement proportionnelle).
4. Fixez l’unité en place en utilisant les trous de montage filetés situés sur le panneau arrière.

Questions nécessitant une attention particulière
Pour atteindre la force d'aspiration nominale maximale, le mandrin électromagnétique doit être actionné dans les conditions suivantes :
1. L'objet soulevé (pièce) doit être composé d'un matériau présentant une excellente perméabilité magnétique.
2. L'alimentation électrique et la tension de fonctionnement doivent être utilisées correctement et conformément aux spécifications.
3. La surface de contact de l’objet soulevé doit être extrêmement plate et propre.
4. La surface de contact entre l'objet soulevé et le mandrin doit être égale ou supérieure à la surface d'aspiration du mandrin (c'est-à-dire le diamètre extérieur maximal du mandrin).
5. Pour atteindre la force d’aspiration nominale, l’objet soulevé doit avoir une épaisseur d’au moins 8 mm. Si l’épaisseur est inférieure à 8 mm, la force d’aspiration résultante sera réduite.
6. Il ne doit y avoir absolument aucun espace ni matériau intermédiaire entre le mandrin et l'objet soulevé. Le non-respect de l’une des conditions ci-dessus entraînera une réduction de la force d’aspiration, empêchant l’appareil d’atteindre la capacité d’aspiration maximale indiquée sur l’étiquette du produit.
