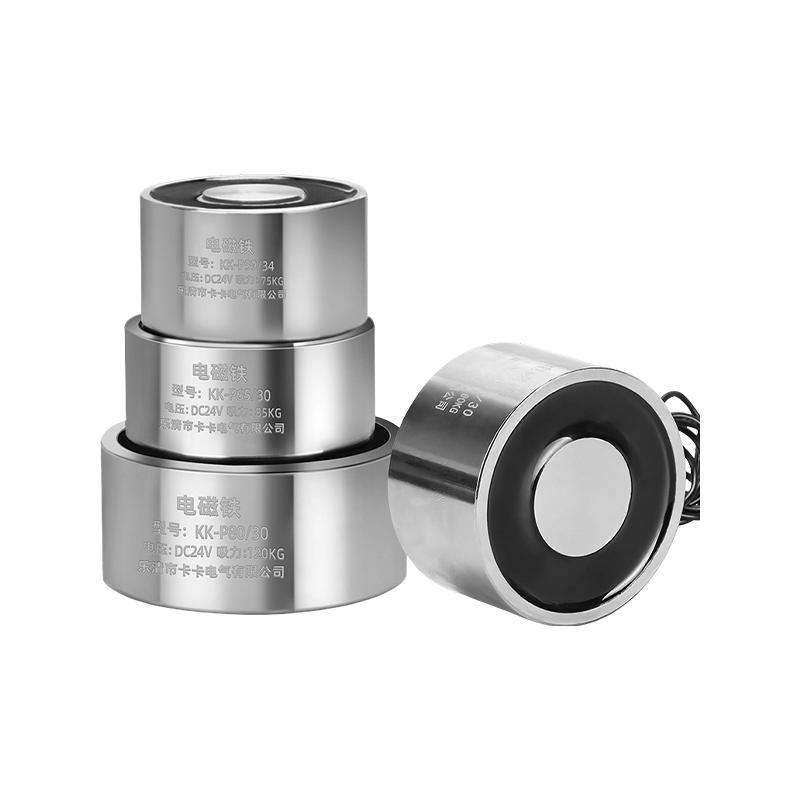

Électroaimant à aspiration circulaire

Un électroaimant circulaire de type aspiration est un dispositif électromagnétique conçu avec une structure cylindrique, comportant un champ magnétique réparti sur la face circulaire utilisée pour l'attraction. Lorsque la bobine est sous tension, elle génère une puissante force d'aspiration électromagnétique pour attirer des pièces ou des matériaux ferromagnétiques ; lors de la déconnexion de l'alimentation, le magnétisme se dissipe, libérant les objets attachés. Son principe de fonctionnement repose sur la conversion électromagnétique : la bobine est logée dans un boîtier en matériau magnétique doux et encapsulée dans de la résine époxy. Cette conception confère à l'appareil des caractéristiques telles qu'une taille compacte, une force d'aspiration élevée, une fiabilité robuste, une étanchéité totale et une forte adaptabilité environnementale.
1. L'électroaimant de type aspiration est une variété spécifique parmi de nombreux types d'électroaimants ; il est communément appelé « mandrin électromagnétique » ou « mandrin électrique » (ci-après collectivement appelés « mandrins électriques »). Un mandrin électrique fonctionne en utilisant une bobine conductrice de courant pour générer un champ magnétique ; en utilisant un matériau conducteur comme milieu, il se comporte comme un aimant permanent. Le matériau du noyau est généralement construit à partir de fer pur ou d'acier au silicium —matériaux facilement magnétisables mais tout aussi facilement démagnétisables—, garantissant que le magnétisme n'est présent que lorsque l'alimentation est appliquée et disparaît immédiatement après la déconnexion.
2. Le boîtier de ce produit est construit en fer pur de qualité électrique, garantissant qu'aucun magnétisme résiduel ne subsiste même après une utilisation prolongée. La bobine est moulée par injection à l'aide de plastique nylon renforcé ignifuge, offrant d'excellentes propriétés d'isolation, une résistance élevée et une durabilité à haute température. La bobine elle-même est enroulée à l'aide d'un fil de cuivre émaillé conforme aux normes.
Nous sommes spécialisés dans la R&D et la fabrication d'électroaimants depuis de nombreuses années, et nos produits sont certifiés ISO 9001. Nous offrons un service complet et unique allant de la conception et du prototypage à la production de masse. Nous maintenons un stock suffisant de spécifications standard, tandis que les commandes personnalisées non standard présentent des délais de livraison courts. Avant de quitter l’usine, chaque produit est soumis à des tests rigoureux de force d’aspiration et à une vérification de l’isolation pour garantir une qualité stable et fiable.

Avantages fondamentaux
1. Taille compacte, aspiration puissante
2. Conception entièrement scellée et étanche
3. Résistance aux hautes températures
4. Force d'aspiration personnalisable
5. Installation pratique : l'arrière de la ventouse est doté de trous filetés pré-percés, facilitant une connexion facile et un montage sécurisé sur des bras robotisés, des équipements de levage ou d'autres appareils automatisés.

Champs d'application typiques
Levage et manutention : Manipulation de matériaux ferromagnétiques tels que plaques d'acier, tubes en acier, chutes de fer, pièces moulées, blocs de fonte, petits composants, vis, écrous, etc.
Équipement d'automatisation : outillage d'extrémité de bras pour bras robotisés, ventouses robotisées, manutention de matériaux sur des chaînes de montage automatisées et systèmes de tri.
Traitement de machines-outils : serrage et positionnement de pièces pour meuleuses à surface rotative, meuleuses cylindriques et tours.
Opérations sous-marines : Récupération d'objets métalliques ferromagnétiques dans l'eau (permis par la conception entièrement scellée et étanche).
Conditions particulières de fonctionnement : Environnements à haute température.

Environnement applicable
Évitez toute exposition prolongée à des objets en fer à haute température.
L'unité génère de la chaleur pendant le fonctionnement ; permettez-lui de dissiper la chaleur naturellement.
Lors du fonctionnement dans des environnements à haute température, des dispositifs de refroidissement externes (par exemple, refroidissement par eau, refroidissement par air) doivent être utilisés (le refroidissement par eau nécessite une protection d'étanchéité supplémentaire). La température interne de l'unité doit être maintenue en dessous de 130°C.
Pour une utilisation dans des environnements extérieurs, sous-marins ou complexes, veuillez contacter notre entreprise pour discuter des exigences spécifiques ; des solutions personnalisées sont disponibles.
Empêchez la surface d’aspiration d’impacter des objets durs et tranchants. Si la surface d’aspiration devient inégale ou endommagée, la force d’aspiration diminuera, compromettant l’efficacité de l’adsorption.

Instructions d'installation et d'utilisation
1.  La ventouse électrique fonctionne sur une alimentation CC. Les tensions courantes incluent DC 5 V, 6 V, 12 V et 24 V ; Les versions AC 220 V sont disponibles via personnalisation. Veuillez respecter les spécifications de tension indiquées sur l'étiquette du produit (la personnalisation est disponible pour des exigences techniques particulières).
2.  Schéma de câblage : (Remarque : la méthode de câblage est non polaire ; il n'y a pas de distinction entre les bornes positives et négatives).
3.  Dans la plage de tension nominale, la force d'aspiration peut être ajustée en faisant varier le niveau de tension (la relation est directement proportionnelle).
4.  Fixez l'unité en place en fixant des vis à travers les trous filetés situés à l'arrière de la ventouse.

Précautions Attention :
Pour atteindre la force d'aspiration maximale pendant le fonctionnement, le mandrin électromagnétique doit répondre aux conditions suivantes :
1. L'objet soulevé doit être composé d'un matériau présentant une bonne perméabilité magnétique.
2. L'alimentation électrique doit être utilisée correctement et la tension doit être stable.
3. La surface de l’objet soulevé doit être extrêmement plate et propre.
4. La surface de contact entre l'objet soulevé et le mandrin doit être supérieure ou égale à la surface d'aspiration du mandrin (c'est-à-dire le diamètre extérieur maximal du mandrin).
5. L'objet soulevé doit avoir une épaisseur supérieure à 8 mm pour atteindre la force d'aspiration nominale ; à mesure que l'épaisseur diminue, la force d'aspiration diminuera également.
6. Il ne doit y avoir aucun espace ni objet intermédiaire entre le mandrin et l’objet soulevé. Le non-respect de l’une des conditions ci-dessus entraînera une réduction de la force d’aspiration, empêchant le dispositif d’atteindre la force d’aspiration maximale indiquée sur le mandrin électromagnétique.
