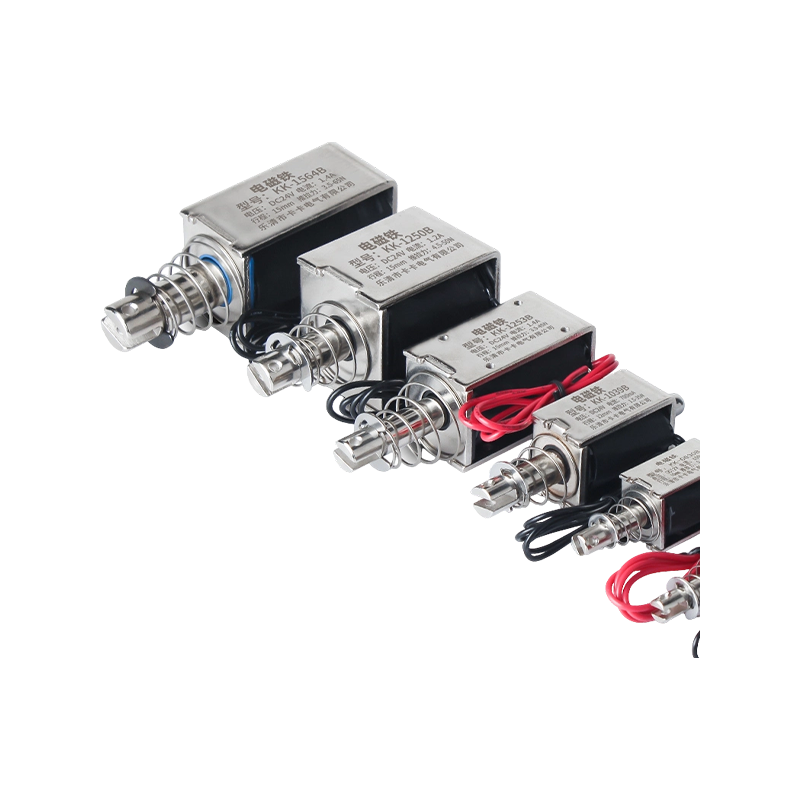

Électroaimant push-pull

Un électroaimant push-pull (également connu sous le nom de solénoïde de type push-pull ou électroaimant linéaire) est un dispositif électromagnétique qui convertit l'énergie électrique en mouvement mécanique alternatif linéaire. Lorsque la bobine est sous tension, elle génère un champ électromagnétique qui entraîne le noyau mobile (piston) à se déplacer axialement, exécutant ainsi une action de poussée ou de traction ; lors de la déconnexion de l'alimentation, un ressort de rappel ou une force externe ramène le noyau à sa position d'origine. Sa structure comprend principalement des composants tels qu'une bobine, un noyau mobile, un noyau fixe, un boîtier et un ressort de rappel.
En raison de sa structure compacte, de son fonctionnement sensible, de sa réponse rapide et de sa facilité de contrôle, l'électroaimant push-pull est largement utilisé dans des domaines tels que les équipements d'automatisation, les mécanismes de verrouillage de sécurité, les dispositifs médicaux et les machines industrielles ; il sert d'actionneur idéal pour la mise en œuvre de systèmes de contrôle distants, centralisés et automatisés.

Principe de fonctionnement
L'électroaimant push-pull fonctionne selon le principe de l'induction électromagnétique : une bobine est enroulée autour d'un noyau constitué d'un matériau magnétique hautement perméable ; lorsqu'elle est sous tension, la bobine génère un champ magnétique qui exerce une force d'attraction sur le noyau en mouvement, le conduisant vers le noyau stationnaire. En sélectionnant la configuration de montage appropriée —en utilisant l'arbre du côté monté sur le boulon pour générer une action de poussée, ou en utilisant l'arbre du côté de l'armature pour générer une action de traction—, les deux types de mouvement peuvent être obtenus. Lors de la déconnexion de l'alimentation, le champ magnétique se dissipe et le ressort de rappel repousse le noyau mobile vers sa position d'origine, complétant ainsi un cycle opérationnel complet.
1. L'électroaimant push-pull est l'un des nombreux types de solénoïdes ; il est fréquemment appelé électroaimant « de type traversant » ou « de type impact », bien que collectivement appelé ici « électroaimant push-pull » Son fonctionnement repose sur une bobine sous tension générant un champ magnétique pour transmettre de l'énergie cinétique à un piston, le poussant vers l'extérieur. Les composants du noyau sont fabriqués à partir de fer pur ou d'acier au silicium —matériaux sélectionnés pour leur perméabilité magnétique élevée (facilité de magnétisation) et leurs propriétés de démagnétisation rapide—, garantissant que le piston s'étend et devient magnétisé uniquement lorsque de l'énergie est appliquée, et que sa force cinétique et son magnétisme se dissipent immédiatement lors de la déconnexion de l'alimentation.
2. Le boîtier du produit est construit en fer pur de qualité électrique, tandis que la bobine est moulée par injection à l'aide de plastique nylon renforcé ignifuge, offrant d'excellentes propriétés d'isolation, une résistance aux flammes et une durabilité à haute température. La bobine elle-même est enroulée à l’aide d’un fil de cuivre émaillé répondant aux normes nationales.
Nous sommes spécialisés dans la R&D et la fabrication d'électroaimants depuis de nombreuses années, et nos produits sont certifiés selon le système de gestion de la qualité ISO9001. Nous offrons un service à guichet unique allant de la conception et du prototypage à la production de masse. L'ensemble de notre gamme de produits comprend des bobines en cuivre pur et des matériaux magnétiques à haute perméabilité, garantissant une force d'aspiration stable et des temps de réponse rapides. Avant de quitter l'usine, chaque produit est soumis à des tests rigoureux de force d'aspiration et à des inspections d'isolation pour garantir une qualité stable et fiable.

Avantages fondamentaux
1. Modes de poussée/traction sélectionnables ; Installation flexible : une seule unité d'électroaimant peut fonctionner comme un dispositif de type poussée ou de type traction ; les utilisateurs doivent simplement sélectionner l'extrémité d'arbre appropriée en fonction de la direction d'installation requise, répondant ainsi à une grande variété d'exigences structurelles mécaniques.
2. Réponse rapide ; fréquence de fonctionnement élevée : nos électroaimants push-pull exécutent des mouvements avec une précision et une vitesse nettes ; le temps d'actionnement peut atteindre 0,10 seconde, tandis que le temps de réinitialisation est inférieur à 0,05 seconde. Avec une fréquence de fonctionnement atteignant 3600–3800 cycles par heure, ces unités répondent efficacement aux exigences des systèmes d'automatisation à grande vitesse.
3. Force puissante ; Course réglable : Nos modèles miniatures génèrent des forces d'aspiration allant de plusieurs kilogrammes à des dizaines de kilogrammes, tandis que nos modèles à longue course peuvent fournir des forces de poussée supérieures à 300 kilogrammes. La longueur de course est entièrement personnalisable —allant de quelques millimètres à plus de 60 millimètres—, ce qui permet une optimisation : les courses plus courtes produisent une plus grande force et des temps de réponse plus rapides, tandis que les courses plus longues sont idéales pour les applications nécessitant un fonctionnement sur de longues distances.
4. Plusieurs cycles de service disponibles : en fonction des conditions de fonctionnement spécifiques, les utilisateurs peuvent choisir entre des modes d'alimentation intermittents ou continus. Les unités sont conçues pour maintenir une puissance continue sans surchauffe ni combustion.
5. Spécifications de tension complètes : une gamme complète d'options de tension est disponible pour répondre à diverses exigences d'application.
6. Longue durée de vie ; haute fiabilité : nos modèles standards bénéficient d'une durée de vie mécanique supérieure à 2 millions de cycles. Utilisant des roulements hautement résistants à l'usure et des matériaux de bobine haut de gamme, ces unités offrent un fonctionnement sans entretien.

Considérations importantes / Questions nécessitant une attention particulière
Pour atteindre des valeurs maximales de poussée et de force d'aspiration pendant le fonctionnement, l'électroaimant push-pull doit être utilisé conformément aux conditions suivantes :
1. Mode de fonctionnement de l'électroaimant :
Lorsque l'alimentation est appliquée, le noyau mobile est aspiré dans la bobine, générant une force de poussée/traction. Lorsque l'alimentation est coupée, la force se dissipe et le noyau mobile revient automatiquement à sa position d'origine via une réinitialisation assistée par ressort.
2. Durée d'énergisation de l'électroaimant :
L'alimentation de l'électroaimant l'amène à générer de la chaleur ; par conséquent, il n'est pas adapté à une alimentation électrique continue et prolongée (la durée d'un seul cycle d'alimentation doit être inférieure à 30 secondes). L'unité est conçue pour un fonctionnement périodique impliquant des cycles alternés d'alimentation et de mise hors tension. Appliquer une puissance continue pendant une période prolongée —plutôt que par cycles— équivaut fonctionnellement à induire un court-circuit électrique.
3. Sélection appropriée de l'alimentation électrique :
Il est recommandé d’utiliser une alimentation à découpage, un transformateur ou une batterie lithium-ion haute capacité comme source d’alimentation. Veuillez noter : n'essayez pas d'alimenter cet appareil à l'aide de petites batteries au lithium, de cellules sèches, de ports USB, de banques d'alimentation, de microcontrôleurs ou de circuits imprimés. Ces sources d'alimentation sont généralement insuffisantes pour entraîner l'unité ; en raison des besoins énergétiques élevés de l'électroaimant, ces sources ne pourront pas gérer la charge une fois connectées, rendant l'appareil complètement inutilisable.
