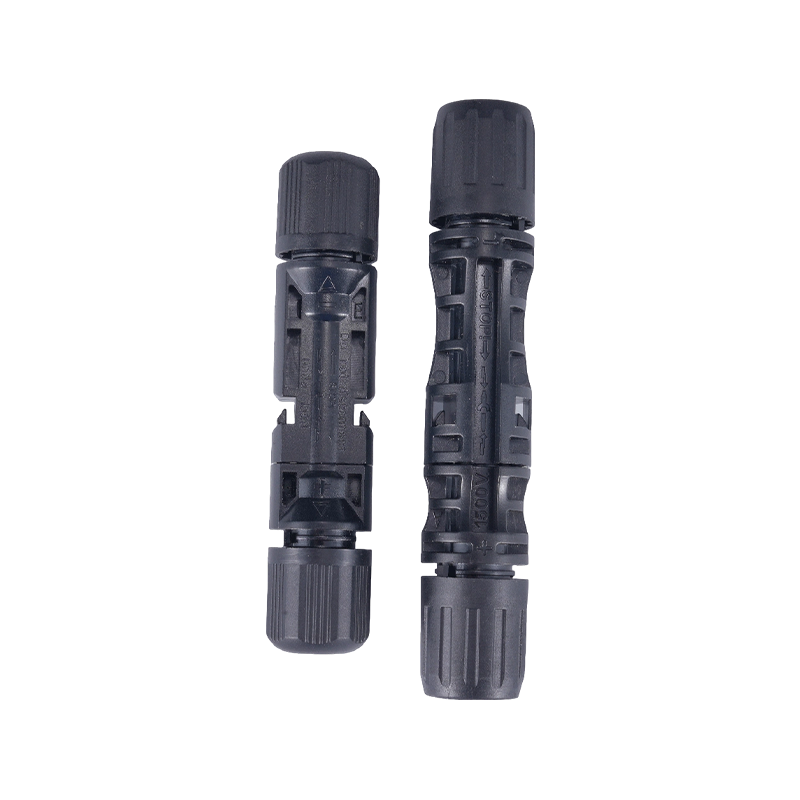

Connecteurs PV

Un connecteur photovoltaïque (PV) est un composant d'interface électrique spécialement conçu pour la transmission et l'interconnexion de puissance entre les modules d'un système solaire photovoltaïque. En tant qu'élément essentiel d'un système photovoltaïque, il remplit la fonction principale de transmettre de manière sûre et efficace l'énergie continue générée par les panneaux solaires à un onduleur ou à un boîtier de combinaison.

Structure du produit
Bien que de taille compacte, le connecteur PV intègre de multiples fonctions pratiques :
Boîtier isolant en plastique : fabriqué à partir de plastiques techniques résistants aux UV et aux chocs.
Contacts métalliques : Généralement en cuivre étamé ou argenté, fixés par sertissage (la soudure peut être utilisée dans certaines applications).
Anneaux d'étanchéité et dispositifs de retenue : assurez une étanchéité IP68.
Écrou de serrage : fixe le câble, scelle le connecteur et offre un soulagement des contraintes.
Mécanisme de verrouillage positif : assure une connexion sécurisée qui reste fermement en place sans se desserrer.

Principaux avantages
1. Mécanisme de verrouillage positif : assure une connexion fiable et sécurisée.
2. Capacité de traitement haute tension :
La tension nominale de la nouvelle génération de connecteurs MC4 a été augmentée à 1500 V.
3. Protection contre l'eau et la poussière IP68 de haut niveau : les connecteurs PV de haute qualité atteignent un indice de protection IP68, capables de résister aux fortes pluies, à une immersion prolongée et aux jets d'eau à haute pression ; ils sont entièrement équipés pour gérer les conditions météorologiques difficiles que peuvent rencontrer les armoires à onduleurs extérieures.
4. Fonctionnement stable sur une large plage de températures : les températures de fonctionnement s'étendent de -40°C à +85°C (certains modèles atteignant jusqu'à +105°C) ; les performances restent constamment stables et fiables, que ce soit dans les centrales électriques désertiques à haute température ou lors des opérations de démarrage à froid dans les régions glaciales.
5. Technologie de faible résistance de contact :
Assure une fiabilité à long terme et une résistance de contact constamment faible tout au long de la durée de vie du connecteur ; l'augmentation de la température est strictement contrôlée dans les 30 K, minimisant efficacement les pertes de conduction.
6. Capacité de gestion de courant élevée : compatible avec des diamètres de câble plus grands pour répondre aux exigences des modules photovoltaïques haute puissance.
7. Tests de fiabilité dépassant les normes de l'industrie :
Les tests de résistance à l'eau IP68 sont effectués pendant 24 heures (alors que la norme industrielle n'exige qu'une heure).
8. Installation facile et forte compatibilité : les produits grand public utilisent des interfaces photovoltaïques standard, permettant une interconnexion et une interopérabilité transparentes entre différentes marques.

Capacités de production et de contrôle qualité
Matériaux de base : Les contacts sont fabriqués en alliage de cuivre à haute conductivité avec placage d'étain ou d'argent ; les boîtiers sont construits à partir de plastiques techniques résistants aux UV et aux chocs.
Procédés clés : Emboutissage de précision et moulage par injection ; contrôle de précision du mécanisme de verrouillage positif ; sélection des matériaux de la bague d'étanchéité.
Tests de qualité : tests de résistance de contact, tests de tension de résistance d'isolation, tests de résistance à l'eau IP, tests de résistance à la traction, tests de cyclage thermique et tests de brouillard salin.
