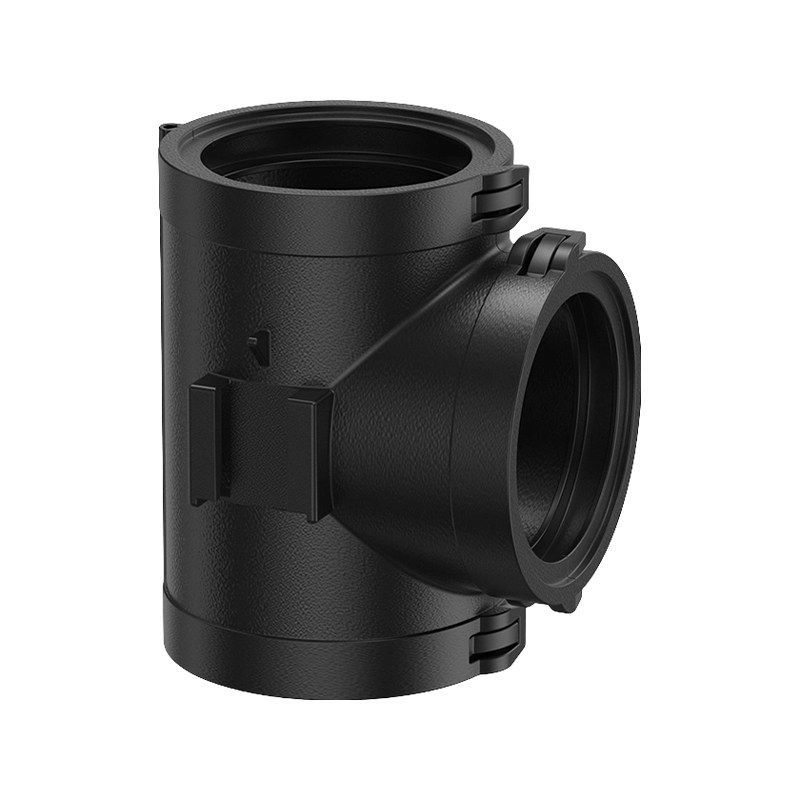

Connecteur de tee à tube ondulé

Procédé de fabrication
Matériau du corps : moulé par injection à partir de nylon PA66 ignifuge‑retardateur, conforme à la norme UL‑94 V0, résistant aux chocs‑et anti‑vieillissement.
Système d'étanchéité : joints toriques ‑ou rondelles plates) intégrés ‑en silicone ou en caoutchouc aux trois ports, moulés par compression avec un taux de compression précis pour obtenir un indice de protection IP68 (1 mètre sous l'eau pendant 30 minutes).
Structure en T : conception en forme de T ‑une seule pièce‑ avec des rainures antidérapantes ou des structures de verrouillage filetées‑ sur les parois intérieures des trois ports, engageant étroitement la paroi extérieure du tube ondulé. Surface intérieure lisse, sans bavure‑pour éviter d'endommager le câble.
Méthode de verrouillage : Chaque port est doté d'un écrou de verrouillage indépendant et d'une griffe de câble. Le serrage du filetage comprime les joints ; le jeu d'assemblage ≤0,2 mm assure une résistance anti‑desserrage et arrachement‑.
Caractéristiques optionnelles : version Split‑body (pour un assemblage plus facile après le tirage du câble) ou inserts filetés métalliques pour une résistance de connexion améliorée.

Scénarios d'application
Points de dérivation sur un itinéraire de chemin de câbles principal où plusieurs directions sont requises.
Raccords de dérivation de tubes ondulés à l'entrée/sortie des armoires de distribution et des boîtiers de commande
T‑branche où une ligne principale alimente plusieurs luminaires dans un système d'éclairage extérieur
Branches parallèles ou en série pour circuits pneumatiques/électriques à l'intérieur des équipements d'automatisation
Routage de branches de lignes combinatrices dans des panneaux photovoltaïques
Lignes secondaires pour prises ou boîtiers de commutation dans les systèmes de conduits électriques intégrés des bâtiments

Champs d'application
Génie électrique : Distribution d'énergie industrielle, câblage structuré, systèmes de branches électriques de bâtiments
Fabrication mécanique : ramification de tubes sur machines-outils CNC, robotique, chaînes de montage automatisées
Énergie renouvelable : ramification de combinateurs CC dans les centrales solaires, branches de câblage interne dans les éoliennes
Transport ferroviaire : interfaces de tubes ondulés aux postes de dérivation du système de signalisation le long de la ligne
Télécommunications : routage des branches à partir de la liaison principale dans les stations de base et les centres de données
Ingénierie municipale : connexions en forme de T‑ des lignes principales d'éclairage public aux lignes secondaires, séparation des câbles à l'intérieur des poteaux des feux de circulation
