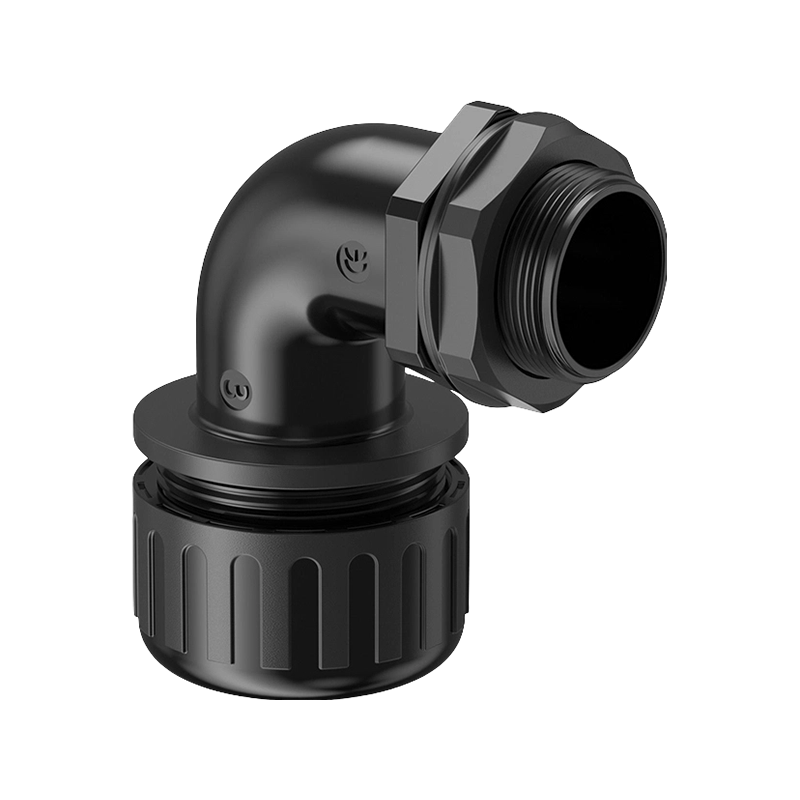

Connecteur coudé étanche à tube ondulé

Procédé de fabrication
Matériau du corps : moulé par injection à partir de nylon PA66 ignifuge, répondant aux exigences de résistance aux UV et anti-âge.
Système d'étanchéité : Joints toriques intégrés en silicone ou en caoutchouc (joints aux deux extrémités et à la surface du joint rotatif), moulés par compression avec un taux de compression précis pour obtenir un indice de protection IP68 (1 mètre sous l'eau pendant 30 minutes).
Structure du coude : conception monobloc 90° avec paroi intérieure lisse et sans bavures et rayon de courbure approprié pour éviter d'endommager le câble en cas de flexion excessive.
Verrouillage et connexion : Écrous de verrouillage et griffes de câble aux deux extrémités. Le serrage du filetage comprime les joints, créant un ajustement serré entre le connecteur, le tube ondulé et le panneau d'équipement. Jeu d'assemblage < 0,2 mm.
Conception antidérapante : les rainures antidérapantes au niveau des queues du connecteur s'engagent avec la paroi extérieure du tube ondulé, offrant une excellente résistance à l'arrachement.

Scénarios d'application
Entrée/sortie de câble aux coins des luminaires extérieurs (lampes de rue à LED, éclairages de jardin, éclairages paysagers)
90° tours étanches pour câbles à l'intérieur des poteaux de caméra de sécurité
Entrée de câble coudé étanche pour boîtiers de combinaison photovoltaïques, onduleurs et piles de charge pour véhicules électriques
Protection des coins des câbles dans les espaces restreints des navires, des équipements portuaires et des pompes à eau
Interfaces de tubes ondulés étanches à angle droit sur les boîtes de distribution extérieures et les armoires de commande
Changements de direction des branches de câbles dans les galeries et tunnels souterrains

Champs d'application
Ingénierie municipale : Tours de canalisations dans les systèmes d'éclairage routier, d'éclairage de pont et d'éclairage de tunnel
Énergie renouvelable : câblage extérieur à angle droit pour centrales solaires, éoliennes et dispositifs de stockage d'énergie
Sécurité et circulation : imperméabilisation des coins pour la police électronique, les feux de circulation et les poteaux de surveillance extérieurs
Électricité industrielle : Armoires de contrôle extérieures, équipements de traitement des eaux usées, génie maritime
Électricité du bâtiment : les conduits de câbles tournent dans les sous-sols, les équipements de toit et les systèmes de fontaines
