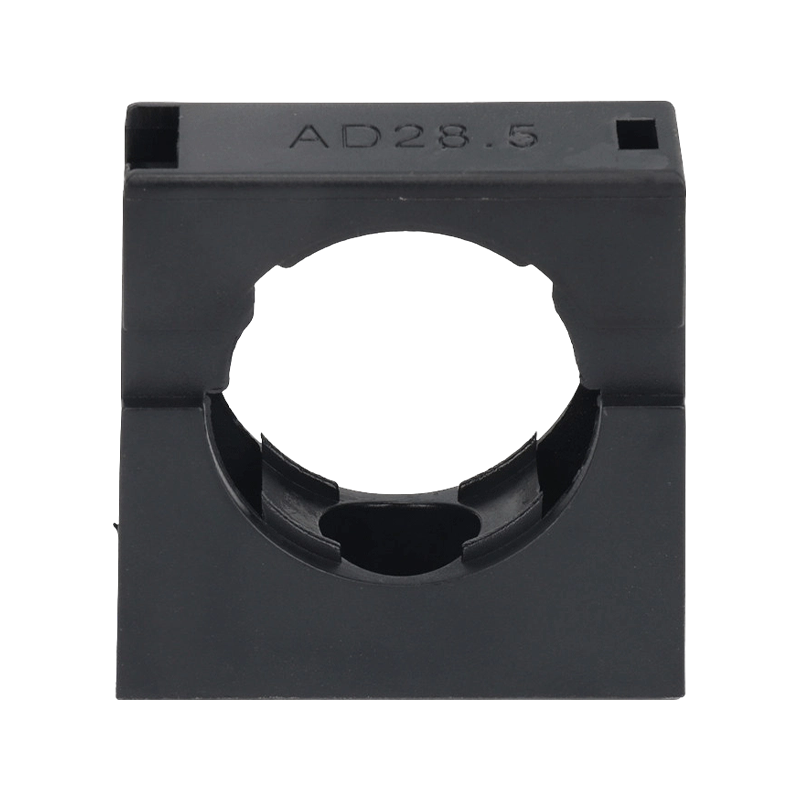

Support fendu pour tube ondulé

Procédé de fabrication
Matériau du corps : moulé par injection à partir de nylon PA66 ignifuge‑retardateur, résistant aux chocs‑, anti‑vieillissement et résistant aux UV‑.
Conception de structure divisée : deux moitiés symétriques sont verrouillées ensemble via des boutons-pression, des vis ou des boulons. La paroi intérieure présente des rainures de positionnement ou des textures antidérapantes correspondant au profil extérieur du tube ondulé, assurant une prise serrée sans endommager la paroi du tube.
Méthode de fixation : La base du support comporte des trous de montage pré‑percés (généralement un ou deux trous) pour fixer le support à l'équipement, aux murs, aux chemins de câbles ou aux boîtiers à l'aide de vis, de boulons ou de serre-câbles.
Exigence d'assemblage : Après fermeture, le diamètre intérieur s'adapte étroitement au diamètre extérieur du tube ondulé avec un jeu ≤0,2 mm, empêchant le desserrage et le glissement axial.
Caractéristiques optionnelles : Certains modèles incluent un tampon en caoutchouc ou une doublure en silicone pour amortir les vibrations ou augmenter la friction.

Scénarios d'application
Fixation intermédiaire des tubes ondulés à l'intérieur des chemins de câbles pour éviter l'affaissement dû à la gravité ou aux vibrations
Acheminement et fixation de tubes ondulés à l'intérieur d'équipements d'automatisation – la conception divisée permet un ajout ou un remplacement facile des câbles
Organisation et regroupement de tubes ondulés à l'intérieur d'armoires et de boîtiers de commande – installable sans retirer le tube
Fixation verticale des tubes ondulés à l'intérieur des poteaux d'éclairage extérieur – le support fendu évite les câbles déjà tirés
Fixation de tubes ondulés le long de poutres de support dans des panneaux photovoltaïques
Support maintenable du routage des tubes ondulés à l'intérieur des véhicules de transport ferroviaire

Champs d'application
Génie électrique : Fixation de tubes ondulés dans des chemins de câbles, des armoires de distribution et des boîtiers de commande
Fabrication mécanique : prise en charge des tubes ondulés dans les machines-outils CNC, les chaînes de montage automatisées et les faisceaux de câbles robotisés
Énergie renouvelable : Fixation de tubes ondulés à l'intérieur des centrales solaires et des éoliennes
Transit ferroviaire : support des tubes internes du matériel roulant et des équipements de signalisation
Télécommunications : Fixation de tubes ondulés dans les chemins de câbles des stations de base et des centres de données
Électricité du bâtiment : Soutenir les tubes ondulés après leur sortie des conduits encastrés des murs
