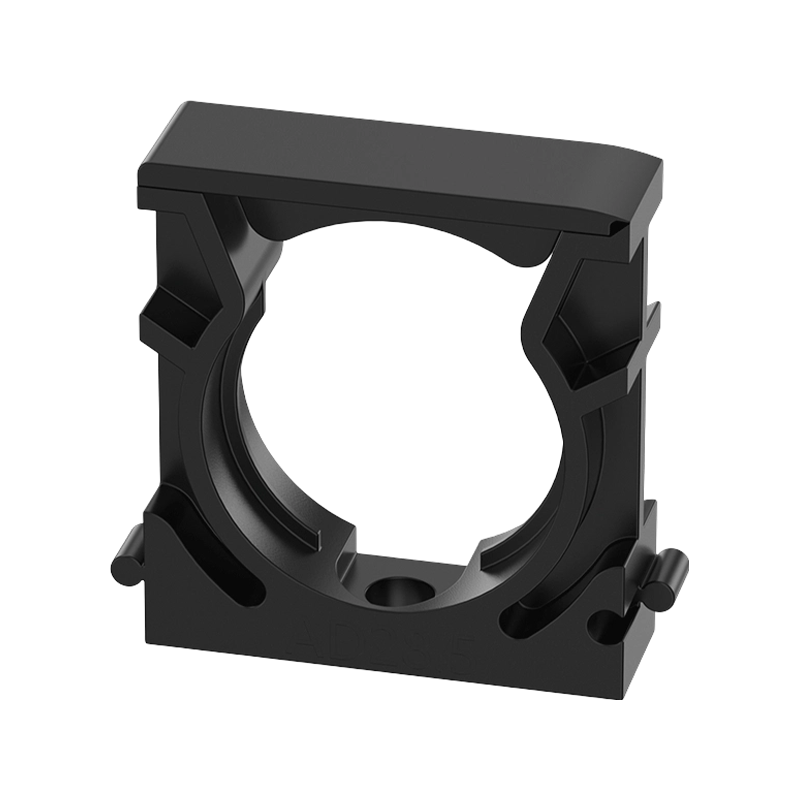

Support intégral de tube ondulé

Procédé de fabrication
Matériau du corps : moulé par injection à partir de nylon PA66 ignifuge‑retardateur, résistant aux chocs‑, anti‑vieillissement et résistant aux UV‑.
Conception de structure intégrale : moulage par injection d'une‑pièce sans coutures. La paroi intérieure présente des rainures de positionnement ou des fentes semi‑circulaires qui correspondent au profil extérieur du tube ondulé, assurant une prise serrée sur le tube.
Méthode de fixation : La base du support comporte des trous de montage pré‑percés (généralement un ou deux trous) pour fixer le support à l'équipement, aux murs, aux chemins de câbles ou aux boîtiers à l'aide de vis, de boulons ou de serre-câbles.
Méthodes d'installation : Les supports intégraux utilisent généralement l'une des deux approches suivantes :
Type Slide‑on : Le support est glissé sur le tube par l'extrémité, adapté aux nouvelles installations de câblage.
Type Snap‑in : Le tube est pressé radialement dans la fente en utilisant la déformation élastique du support au niveau de l'ouverture (sur certains modèles) ; le support s'enclenche automatiquement pour verrouiller le tube en place.
Exigence d'assemblage : Le diamètre intérieur du support s'adapte étroitement au diamètre extérieur du tube ondulé avec un jeu ≤0,2 mm pour empêcher le glissement axial. Les types Snap‑in doivent fournir une force de verrouillage suffisante pour éviter le desserrage sous l'effet des vibrations.
Caractéristiques optionnelles : Certains modèles incluent un tampon en caoutchouc ou une doublure en silicone pour amortir les vibrations ou augmenter la friction.

Scénarios d'application
Fixation à long‑ terme de tubes ondulés à l'intérieur de chemins de câbles, notamment dans les environnements industriels à fortes vibrations
Acheminement et fixation permanents des tubes ondulés à l'intérieur des équipements d'automatisation
Fixation de tubes ondulés à l'intérieur des armoires et des boîtiers de commande où aucun autre réglage n'est nécessaire après l'installation
Fixation verticale de tubes ondulés à l'intérieur de poteaux d'éclairage extérieur (installation coulissante‑on)
Fixation à long‑terme de tubes ondulés le long de poutres de support dans des panneaux photovoltaïques
Support fiable du routage des tubes ondulés à l'intérieur des véhicules de transport ferroviaire

Champs d'application
Génie électrique : Fixation permanente de tubes ondulés dans des chemins de câbles, des armoires de distribution et des boîtiers de commande
Fabrication mécanique : support à long‑ terme pour les tubes ondulés dans les machines-outils CNC, les chaînes de montage automatisées et les faisceaux de câbles robotisés
Énergie renouvelable : Fixation de tubes ondulés à l'intérieur des centrales solaires et des éoliennes
Transit ferroviaire : support des tubes internes du matériel roulant et des équipements de signalisation
Télécommunications : Fixation de tubes ondulés dans les chemins de câbles des stations de base et des centres de données
Électricité du bâtiment : Support permanent pour tubes ondulés après leur sortie des conduits encastrés des murs
